Confort aéraulique durable pour une PME en zone verte
Confort aéraulique durable pour une PME en zone verte

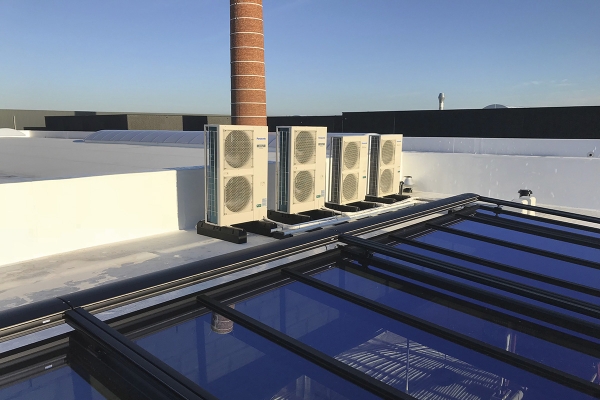

Deux pompes à chaleur Aquarea air/eau et deux Mini VRF ECOi air/air, discrètement installés mais facilement accessibles pour la maintenance et le service. Crédit photo : Gert-Jan Roobrouck
Jeroen Tomme (Tomme Energie BV), Bert Ameye (Ferram) et Filipe Grillet (Frigro) devant le nouvel immeuble de Ferram. Crédit photo : Gert-Jan Roobrouck

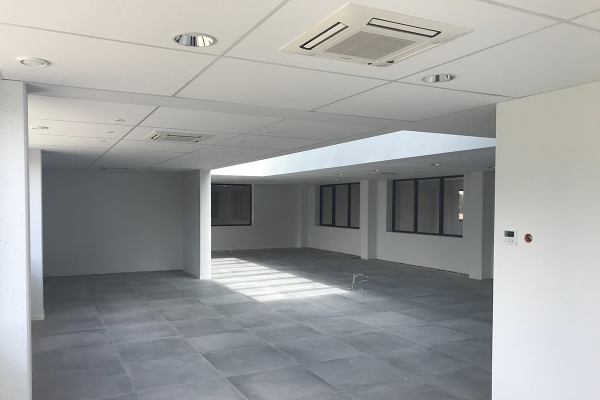

Grâce à un choix judicieux de systèmes de distribution, le bureau paysager pourra encore être divisé en zones séparées à l’avenir. Crédit photo : Jeroen Tomme
Ferram de Waregem s’est forgé au fil des années une solide réputation de fabricant de portes sectionnelles métalliques et en bois, tant pour la construction neuve que pour la rénovation, privée ou professionnelle. La gamme comprend également notamment des portails de jardin en versions battantes et coulissantes, des portails coulissants flottants, des portails battants et des automatismes de portail. En raison de commandes de plus en plus nombreuses, le bâtiment de Vichte – où tout a commencé en 2001 – était totalement encombré. Avec le déménagement dans de nouveaux locaux commerciaux dans la zone industrielle de Groenbek à Waregem, Ferram est armé pour l’avenir. Le chauffage et la climatisation de l’immeuble de bureaux sont une solution écoénergétique avec du matériel de Panasonic.
« Tous nos portails sont fabriqués sur mesure », explique Bert Ameye, directeur de Ferram. « Pour y arriver, nous travaillons avec des partenaires fiables et honnêtes, avec lesquels nous avons un contact étroit. Ensemble, nous optons pour un produit de qualité qui s’installe dans les règles de l’art. En outre, nous restons également fidèles aux valeurs d’une PME familiale. Cette dernière se définit comme une équipe soudée axée sur le service à la clientèle et sur les performances, mais aussi, par exemple, qui se veut accessible. Si notre client a un problème, nous allons à sa rencontre. Jour chômé ou férié, peu importe, un client a le droit d’être entendu et aidé. »
Ce n’est pas un hasard si nous entendons le même écho de Jeroen Tomme, directeur de l’entreprise d’installation de produits de réfrigération Tomme Energie BV de Deerlijk. « La disponibilité et l’accompagnement tout au long du projet sont des points sur lesquels nous nous engageons fortement. Mes clients recherchent un seul partenaire pour différentes techniques. En plus des installations CVC et sanitaires, Tomme Energie BV peut également fournir des installations électrotechniques, de la durabilité et de la gestion totale de projet. »
Chauffage par le sol + cassettes
Dans le spacieux hall de production d’assemblage et de finition des portails personnalisés pour les clients (maître d’ouvrage, particulier, promoteur immobilier, entrepreneur) aucun besoin de chauffage ou de climatisation ne s’impose. C’est possible en raison d’une combinaison intelligente de ventilation naturelle, d’un design bien pensé et de chaleur résiduelle de machines. Jeroen Tomme : « Cela signifie qu’il n’y a qu’une demande de chauffage et de climatisation dans l’immeuble de bureaux. Se trouvent au rez de chaussée un showroom, la réception et le coin café. Un bureau paysager est au dernier étage ; l’option reste ouverte pour diviser cet espace en bureaux classiques et en une salle de conférence. En collaboration avec Filipe Grillet du partenaire de distribution de produits de réfrigération Frigro, j’ai conçu une installation Panasonic qui fournit un climat intérieur confortable de manière écoénergétique en toutes circonstances. En bref, il s’agit d’un chauffage sur toute la surface au sol complété par des cassettes quatre voies pour le refroidissement et le chauffage. »
L’ingénieur commercial Filipe Grillet acquiesce. « L’installation s’articule autour de deux pompes à chaleur air/eau Aquarea et de deux unités Mini VRF ECOi air/air. Ces quatre unités extérieures sont discrètement placées à l’abri des regards sur le toit mais facilement accessibles pour la maintenance. Le chauffage au sol est divisé en deux circuits – un par étage – à une température d’eau de 32 °C assurant le chauffage nécessaire toute l’année. En raison de la combinaison avec des cassettes quatre voies, les changements de régime peuvent être effectués rapidement à la demande et chaque employé bénéficie ainsi d’un environnement de travail confortable. »
Capacité totale
« La pompe à chaleur air-eau Aquarea est un système innovant et économe en énergie. Elle offre un confort de vie optimal, même à des températures extérieures extrêmement basses. Elle produit de la chaleur pour les radiateurs, le chauffage par le sol, les ventilo-convecteurs et l’eau chaude sanitaire. Des systèmes sont disponibles de 3 à 16 kW. Il y a donc toujours une solution adaptée pour les applications résidentielles, commerciales et de bureau. Ici, nous avons choisi la version T-CAP (« Total Capacity ») qui délivre sa puissance maximale jusqu’à -20 °C et assure une puissance constante jusqu’à -15 °C. Les unités sont opérationnelles jusqu’à une température de -28 °C. Il s’agit d’une configuration bi-bloc avec unité extérieure et intérieure. Un ballon tampon Aquarea de 50 litres est également raccordé au système. »
En plus du chauffage par le sol, des cassettes quatre voies (90 x 90 dans les bureaux et 60 x 60 au rez-de-chaussée) ont également été installées ; elles sont raccordées à deux Panasonic air-air VRF-ECOi. « Une solution sensée pour obtenir la température requise à la minute », déclare Jeroen Tomme. « Le chauffage par le sol procure une chaleur agréable dans tout le bâtiment. La VRF-ECOi de son côté donne à chaque employé la possibilité de régler son confort individuel lui-même. Non seulement pour le chauffage, mais aussi pour le refroidissement. En raison de l’irradiation du soleil e.a., la demande de climatisation n’est pas la même partout. Nous avons résolu ce problème avec notre concept. »
Connexions à raccords à sertir
Pour les conduites de réfrigérant, Jeroen Tomme a opté pour des raccords à sertir RLS. Ce sont des raccords parfaits sans soudure de cuivre qui, tout comme Panasonic, sont distribués par le partenaire de distribution Frigro. Cette technique n’apporte que des avantages : gain de temps, aisance de pose, adaptée à tous les types de gaz réfrigérants courants, aucun matériel de soudage requis, coûts d’installation réduits, raccords sécurisés et fiables, aucun besoin d’azote, sans risque pour l’installateur et en plus, respectueux de l’environnement. »
L’installation CVC écoénergétique est non seulement durable et pérenne ; elle a aussi été imposée par l’association intercommunale Leiedal. « Cette zone de PME et de bureaux est le résultat de la reconversion de l’ancien site de l’entreprise Bekaert Textiles », explique Bert Ameye. « En raison d’une relocalisation des activités de production, ce site est devenu disponible pour réhabilitation. En plus des contraintes dans le domaine de l’aménagement de l’environnement et des mesures de protection de la réserve naturelle voisine de Hooibeek, notre bâtiment devait également être neutre en CO2. Faire usage d’énergies fossiles étant donc hors de question, les pompes à chaleur devenaient la solution logique.
Lorsque nous sortons, Filipe Grillet mentionne encore que Panasonic optimise sa gamme Aquarea en permanence pour obtenir encore plus de durabilité et d’efficacité énergétique. La nouveauté en 2022 est l’Aquarea EcoFleX. Il s’agit d’une pompe à chaleur innovante qui couple une unité canal à la technologie nanoe X et fournit de l’eau chaude à partir de la récupération de chaleur. Les autres caractéristiques sont e.a. un design compact, un chauffage bi-bloc (chauffage simultané de l’air et de l’eau chaude), une aisance d’utilisation intelligente avec l’Aquarea Smart Cloud et un chauffage continu, même au cours du processus de dégivrage.
Par Rudy Gunst
