Refrigération
05/05/2025

Des systèmes de sertissage et de soudage pour la climatisation et la réfrigération

Les conduites et autres composants utilisés dans les applications de réfrigération et de conditionnement d’air doivent répondre à des normes sévères. Ces systèmes, qui sont parfois exposés à des pressions et des températures de travail élevées, doivent fonctionner de manière fiable pendant des années. Dans le même temps, la demande de climatisation dans les bâtiments résidentiels, commerciaux et industriels augmente. SANHA, le spécialiste des systèmes de conduites d’Essen en Allemagne, propose aux entreprises de réfrigération diverses solutions en la matière, destinées spécifiquement au secteur de la réfrigération et de la congélation.

Raccords à souder pour le champ d’application transcritique

Les raccords haute pression SANHA RefHP en alliage de cuivre et de fer sont spécialement conçus pour des pressions de service élevées jusqu’à 130 bar. Ils sont principalement utilisés pour des applications au CO2. Ils sont idéaux pour le raccordement de tous les tubes CuFe standards du marché (Mueller, Halcor, HME et Wieland). Les températures de fonctionnement sont spécifiées de -196 °C à une température maximale de 150 °C.

Le système RefHP permet d’installer la tuyauterie au CO2 rapidement et en toute sécurité. Dans les supermarchés en particulier, où les systèmes de réfrigération fonctionnent jour et nuit, il est possible de réaliser jusqu’à 20 % d’économies d’énergie. Autre avantage : SANHA propose le RefHP dans des tailles allant jusqu’à 2 5/8’’. Les raccords sont désormais utilisés dans de nombreuses chaînes de supermarchés réputées en Belgique, aux Pays-Bas, en France et en Allemagne, et nous les voyons de plus en plus dans les centres de données, les entrepôts frigorifiques et d’autres applications. Les raccords RefHP sont fabriqués en cuivre-fer (CuFe2P, CW107C) et répondent à toutes les exigences de la fiche de matériau 567 du VdTÜV et de la fiche d’information W 6/2 de l’AD 2000.

Raccords à sertir jusqu’à 48 bar: ACR Copper Press

Avec l’ACR Copper, SANHA et Mueller Streamline ont récemment lancé un nouveau système de sertissage pour des applications allant jusqu’à 48 bars. Le nouveau système se caractérise par de nombreuses propriétés qui sont uniques dans l’industrie et qui garantissent une sécurité maximale. Parallèlement à cela, les installations de circuits HVACR, VRV/VRF et de PAC peuvent être réalisées beaucoup plus rapidement. En rénovation, le gain de temps est de plus de 50 % par rapport aux méthodes conventionnelles telles que l’évasement et le soudage.

Exemple d’installation : l’installation devait être achevée en trois jours, mais tous les soudeurs travaillaient sur d’autres projets de construction – que faire ? La réponse : ACR Copper Press. SANHA a ici apporté la solution avec une sertisseuse et des mâchoires qui permirent de réaliser l’installation en deux jours.

Les raccords à sertir en cuivre SANHA ACR Copper Press sont synonymes d’une grande flexibilité et d’une sécurité maximale. L’une des caractéristiques uniques en termes de conception est la double bague d’étanchéité. Cette double bague d’étanchéité (DualSealTM) combinée au profil D de la double bague d’étanchéité garantit à l’installateur une sécurité accrue de 200%. En outre, la zone barrière entre les deux éléments d’étanchéité (TrapZoneTM) et le profil de sertissage particulièrement arrondi rendent les assemblages extrêmement fiables et durables. Tout cela permet d’obtenir une sécurité très élevée contre les fuites. ACR Copper Press est proposé de ¼” à 1 3/8”, ce qui permet de réaliser facilement de plus grands circuits. Les raccords se reconnaissent au premier coup d’œil grâce aux joints toriques à double rainure, avec bagues d’étanchéité à chaque extrémité (DualSeal). Les raccords se distinguent clairement des raccords sanitaires grâce au marquage couleur et à la double rainure du joint torique, ce qui permet d’éviter les erreurs. Avec ACR Copper Press, SANHA propose des raccords à sertir pour de nombreux réfrigérants, circuits VRF/VRV, pompes à chaleur et autres.

De l’acier inoxydable depuis 2007: NiroTherm

Le système en acier inoxydable NiroTherm convient aux systèmes frigorifiques tels que le glycol, par exemple, ainsi qu’aux systèmes de chauffage. Introduit par SANHA en 2007, ce système était le premier sur le marché à l’époque. Les tubes et les raccords sont fabriqués en acier inoxydable austénitique chrome-nickel, numéro de matériau 1.4301 (AISI 304), offrant un degré élevé de protection contre la corrosion, tant à l’intérieur qu’à l’extérieur. Qu’il s’agisse de la protection contre la condensation, du traitement des chapes ou d’autres applications, le revêtement protecteur étanche à la diffusion, coûteux en temps et en main-d’œuvre, n’est pas nécessaire en raison de la haute qualité du matériau. L’avantage est évident, car les installateurs gagnent ainsi beaucoup de temps. L’introduction des nouveaux tubes sans nickel 1.4520 NiroTherm-F (AISI 430Ti) rend le système encore plus rentable.

Le système en acier inoxydable, qui convient aux systèmes frigorifiques (glycol), est fabriqué dans nos propres usines en Allemagne.

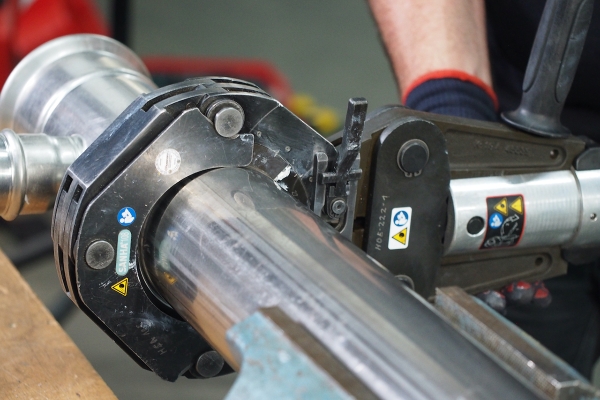

Grâce au Combipress, l’installation se révèle particulièrement simple. Combipress signifie avant tout que le système de conduites jusqu’à 54 mm peut être serti avec tous les contours originaux SA, V et M (les dimensions supérieures à 54 mm peuvent être serties avec les profils SA et M) – les installateurs n’ont donc pas besoin d’acheter de nouveaux outils s’ils veulent dorénavant travailler avec SANHA. En outre, tout système de conduites non serti ne sera pas étanche, et ces fuites seront visibles lors d’un test d’étanchéité. Les systèmes de sertissage de SANHA sont de plus pourvus d’une fonction Push & Stay, ce signifie que lors de l’assemblage, le frottement de la bague d’étanchéité du raccord contenant le joint maintiendra le tube en place avant que la mâchoire à sertir ne soit appliquée. Le travail de l’installateur s’en trouvera facilité.

Enfin, les tuyaux et raccords NiroTherm sont disponibles jusqu’à 168 mm.

www.sanha.be

Source: SANHA

Photo: SANHA
