Des tubes et des raccords à sertir sur mesure de SANHA pour une tour à Gand
La surface bâtie de cette nouvelle tour située au croisement de l’E40 et de la Kortrijksesteenweg à Gand s’élève à environ 19.700 m². Elle abrite principalement des bureaux (étages 5, 6,7 et 8), un centre de fitness (rez-de-chaussée) et un parking. Doté d’un vaste jardin intérieur, le bâtiment offre une vue panoramique sur Gand depuis les étages supérieurs. Parmi les partenaires d’Imtech pour les systèmes HVAC figurent notamment Mitsubishi Electric (pompes à chaleur), Grundfos (pompes pour la distribution d’eau), Reflex (vannes d’expansion), Euroclima (groupes de traitement d’air), Belimo (vannes de régulation) et SANHA (raccords à sertir).
Edenya et les biosciences
Comptant parmi les plus grandes entreprises d’installation belges, Imtech possède 7 sites et emploie 650 collaborateurs en Belgique et en Pologne. Au-delà de la réalisation de projets variés et ambitieux, l’entreprise propose, en tant que membre du Groupe Cordeel, des services et des solutions complémentaires. Son portefeuille comprend des réalisations remarquables comme ‘Edenya’, la serre tropicale à Pairi Daiza, et des projets de pointe dans les biosciences. Imtech a ainsi collaboré à la mise en place de grandes bio-installations aux universités de Gand et de Bruxelles. Il y a également des projets de bureaux comme celui de l’IPES à Gand, un bel exemple de savoir-faire technique. Lors de notre visite de chantier, l’aménagement des étages casco était en phase de finalisation. Tous les tuyaux et les gaines sont équipés de compteurs d’énergie pour permettre une facturation individualisée de la consommation d’eau. Cette configuration permet aux utilisateurs/locataires de pouvoir adapter certains éléments comme la disposition des cloisons, le choix des vannes, etc. « Nous sommes approvisionnés régulièrement et de manière flexible grâce à SANHA et au grossiste Copper, tout en gardant un stock dans nos conteneurs de chantier », indique Tom Van Den Hooff, senior project manager chez Imtech HVAC North.
Plus de 10.000 références
SANHA est une entreprise familiale fondée en 1964 et l’un des principaux fabricants de tubes et de raccords à sertir pour le secteur du bâtiment et l’industrie. Elle est aujourd’hui dirigée par la deuxième génération de la famille Kaimer. L’assortiment comprend plus de 10.000 références: des raccords à sertir, des raccords filetés et des raccords à souder en cuivre et alliages de cuivre (bronze au silicium sans plomb), laiton, acier inoxydable, acier au carbone et plastique, ainsi que des modules de chauffage mural et des boîtiers d’installation rapides, etc. Basé à Essen en Allemagne, le fabricant possède 4 usines : à Berlin et à Schmiedefeld (Allemagne), à Ternat (Belgique) et à Legnica (Pologne). Qu’il s’agisse de coudes, de raccords, de tés ou de réducteurs, de brides, de plaques murales ou de vannes à boisseau sphérique, SANHA propose toutes les dimensions, de 6 à 168 mm. Pour les clients industriels, des composants OEM et des pièces spéciales sont fabriqués sur demande.
Des systèmes de tubes et de composants pour tous types d’applications

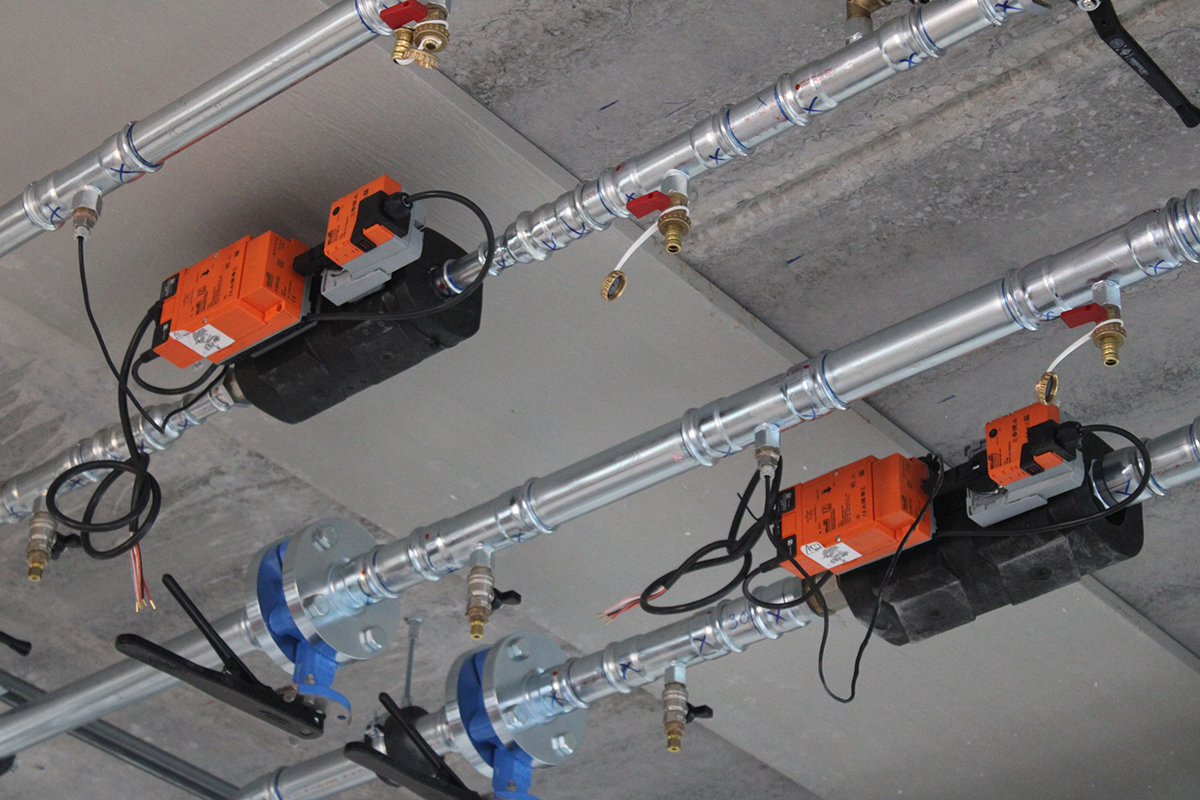

« SANHA privilégie la qualité à tous les niveaux, même si nos produits ne sont pas visibles. Nos laboratoires de contrôle qualité supervisent l’ensemble de la chaîne de production, des matières premières aux produits finis. Seul acteur dans ce segment, SANHA propose des systèmes de tubes pour tous les types d’applications et des raccords pour la climatisation », explique Sven Kalbitzer, team leader PR & Marketing chez SANHA. « Pour ce projet, le choix s’est porté sur les raccords SANHA-Therm en acier carbone – un matériau couramment utilisé dans les systèmes de chauffage et de refroidissement jusqu’à 16 bars en circuit fermé. La légèreté de ce matériau est un autre atout. » Les raccords SANHA-Therm sont fabriqués à Schmiedefeld.
Compatibilité des outils

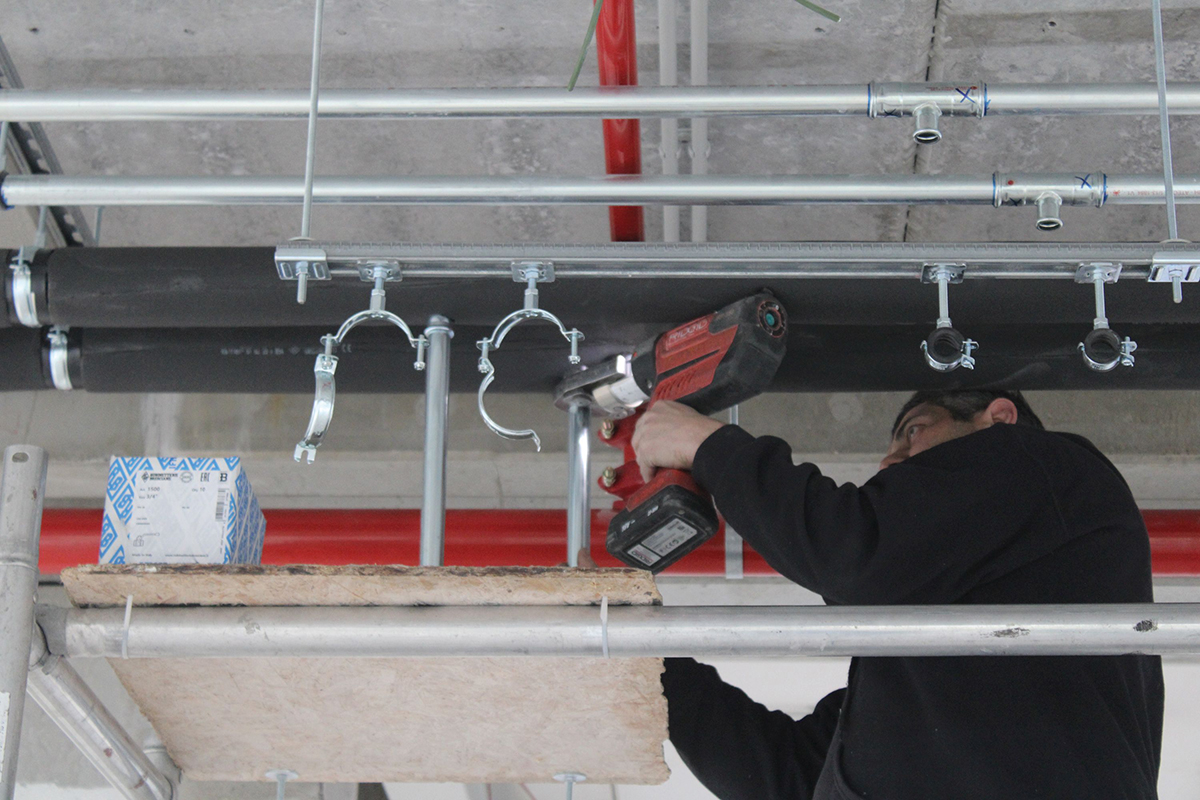

« Si, pour des raisons imprévues, il faut faire appel à un nouveau sous-traitant à la dernière minute, cela ne pose aucun problème technique pour l’installation car il n’est pas nécessaire d’acheter de nouveaux outils », explique Maxime Enckels, product & business development manager chez SANHA Fittings. « Le choix des raccords à sertir SANHA-Therm a été mûrement réfléchi car cette solution combine plusieurs avantages : elle intègre notamment la fonction Combipress qui garantit la compatibilité des outils, la fonction Leak path et la fonction Push & Stay. Une particularité des raccords à sertir SANHA est leur compatibilité avec les trois profils de sertissage initiaux. Les raccords des systèmes de tuyauterie métalliques peuvent être sertis avec les profils SA, V et M jusqu’à 54 mm et jusqu’à 108 mm avec les profils SA et M. Le processus de recherche sophistiqué mis en place chez SANHA exclut toute utilisation incorrecte des outils. « Un autre avantage est que si l’installateur a oublié de sertir un raccord, cela sera identifiable avec la fonction Leak path lors du test de pression obligatoire. La fonction Push & Stay garantit une installation simple et sécurisée dans n’importe quelle position lors du prémontage, par un seul technicien », souligne Stephan Dewulf, technical account manager chez SANHA Fittings.
Un projet HVAC global
Imtech s’est chargé de tout ce qui concerne la ventilation, le chauffage et le refroidissement. « Concrètement, il s’agit de l’installation des pompes à chaleur, des groupes de traitement d’air, des systèmes de refroidissement, des systèmes pour l’eau de chauffage, etc., ainsi que l’aménagement de plusieurs étages. Imtech s’est chargé de l’étude de conception à partir des données transmises par le bureau d’études B2Ai », ajoute Tom Van Den Hooff: « Ce projet s’appuie en grande partie sur le logiciel de planification BIM. Les quantités requises de raccords à sertir SANHA-Therm sont d’abord introduites dans Autocad, puis importées par Revit par le bureau d’études. Le modélisateur qui intègre l’ensemble des systèmes de tuyauteries et des raccords à sertir dans la conception peut alors commander automatiquement les quantités requises via la bibliothèque SANHA. »
Photos Philip Declercq
