L’Healthbox de Renson pour la ventilation résidentielle

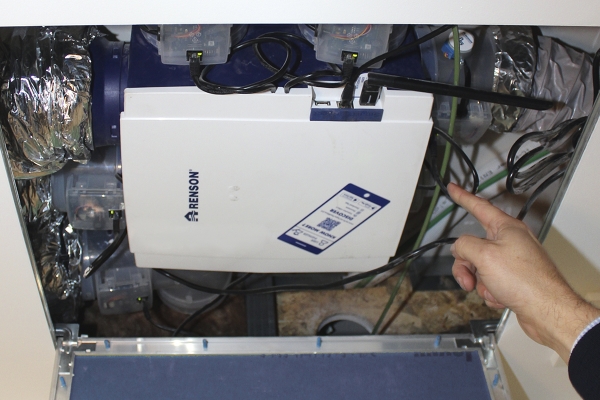

Un Healthbox a été dissimulé dans le faux plafond de la toilette.

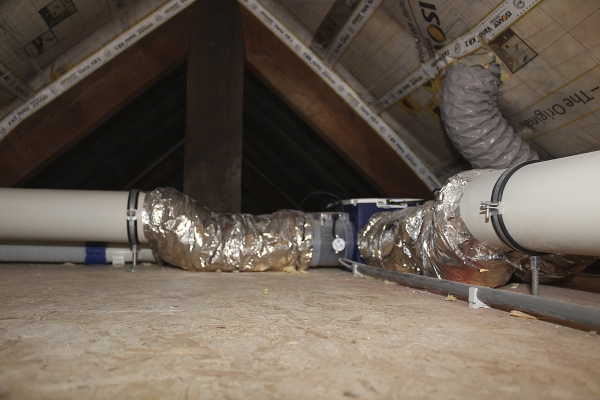

L’Healthbox du premier étage a trouvé une place dans le grenier.

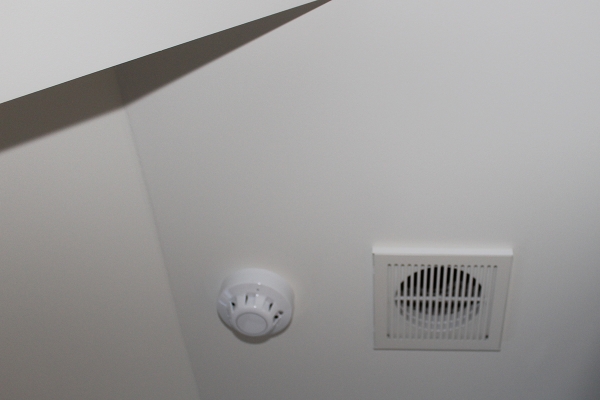

Les grilles de ventilation ont été discrètement intégrées dans le plafond.

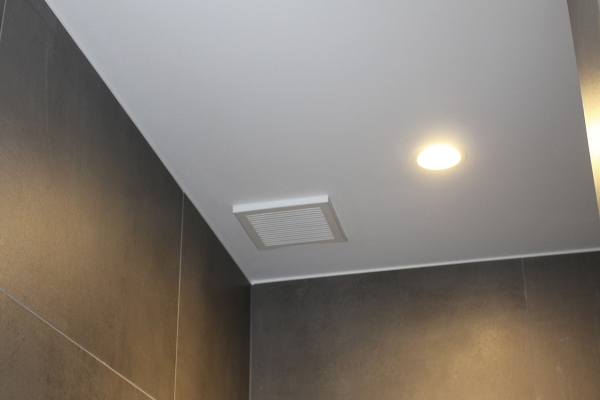

Les grilles de ventilation ont été discrètement intégrées dans le plafond.
Yves De Landsheer d’Yvick Ventilatie est un partisan convaincu du système commandé à la demande C+.
Ventiler efficacement est un exercice d’équilibriste. D’un côté, il faut une alimentation suffisante en air frais pour obtenir un climat intérieur sain, et de l’autre, la consommation d’énergie et les pertes dues à la ventilation doivent être aussi limitées que possible. Avec le système C+ de ventilation à la demande, Renson dispose d’une solution qui satisfait à ces deux conditions, comme en témoigne l’exemple d’une habitation située à Hamme, dont la ventilation a été réalisée par la société Yvick-Ventilatie.
Ventiler de manière éco-énergétique
“Lorsqu’on parle de ventilation économe en énergie, on pense souvent avant tout à la ventilation équilibrée, connue sous le nom de système D”, explique Yves De Landsheer de la société Yvick-Ventilatie. Un système C commandé à la demande se révèle toutefois légèrement plus efficace, comme le démontre le cas d’une maison de Hamme, en Flandre orientale. Il s’agit de la rénovation d’une maison spacieuse, qui comprend deux pièces de séjour et un bureau au rez-de-chaussée ainsi que cinq chambres à coucher et deux salles de bains au premier étage. “Si on devait équiper tout cela d’un système D, on arriverait rapidement à 600 m3/h. Mais une ventilation équilibrée nécessite deux ventilateurs: une pour l’aspiration et une pour l’amenée d’air; chacune devant déplacer 600 m3/h, et cela 24/7. Cela représente une consommation d’énergie considérable”, ajoute Yves De Landsheer. “Supposons qu’une seule personne soit présente et qu’elle prenne une douche; la ventilation fonctionnera alors dans toute la maison, alors que seule la salle de bains nécessite de la ventilation. On gaspille ainsi 90% de l’énergie.
“En revanche, le système D permet de récupérer la chaleur, ce qui réduit les pertes de ventilation au minimum. Cet effet ne vaut que pour les mois d’hiver, lorsque le chauffage est activé. Mais durant la majeure partie de l’année, le rendement est donc limité; et en été, on utilise en général un by-pass pour évacuer la chaleur de l’habitation”, poursuit-il.
“La quantité d’air frais qu’un système C+ permet par ailleurs d’acheminer à l’intérieur est limitée au strict minimum. L’amenée d’air s’effectue à l’aide des aérateurs Invisivent de Renson, qui ne laissent entrer l’air qu’à partir d’une pression différentielle de 10 Pa. En d’autres mots, tant que la pièce en question n’est pas placée en dépression par le ventilateur d’aspiration, une quantité infime d’air va pénétrer dans la maison. Grâce à la commande à la demande, le ventilateur ne fonctionnera que lorsque cela est nécessaire. On ne doit donc pas craindre une alimentation en air extérieur constante.”
Une ventilation souple avec un réseau de gaines de ventilation compact
Autre avantage du système C+: le réseau de canalisations peut être simplifié au maximum, ce qui facilite l’intégration des gaines de ventilation dans l’architecture. Dans le concept d’origine avec une ventilation équilibrée destinée à cette maison, on se retrouvait face à un réseau considérable de gaines de ventilation. Ce concept se basait sur des débits constants élevés. Si l’on voulait alors maintenir les vitesses d’air dans certaines limites afin d’éviter les nuisances sonores, il fallait travailler avec des diamètres plus grands. Ce qui nécessitait à son tour la présence de faux plafonds pour camoufler les gaines. On aurait alors également dû prévoir une unité de grande dimension, qu’il aurait fallu placer séparément dans le local technique du garage, ce qui a entraîné des longueurs de conduits supplémentaires.
Yves koos a au contraire opté pour une solution avec deux Healthbox de Renson: une par étage. Au premier étage, l’Healthbox a été dissimulé dans le grenier, avec les gaines sur le plancher du grenier et la bouche de sortie directement par la toiture. Celui du rez-de-chaussée était placé sous le plafond de l’espace de toilette, d’où les différentes pièces (espace de vie, cuisine, bureau...) étaient facilement accessibles. Pour l’évacuation, une sortie en façade à l’arrière se révéla suffisante. Cela a permis de réduire le réseau de gaines et n’a nécessité qu’un faux plafond dans les toilettes.
S’adapter à l’utilisation
L’atout majeur d’un système C+ tient dans le fait qu’il ne ventile pas plus que nécessaire. De fait, même dans une maison abritant une grande famille, toutes les pièces ne sont pas utilisées en permanence. Cela n’a donc pas de sens de ventiler à fond, si une ou quelques pièces seulement sont occupées. En commandant la ventilation en fonction de la demande réelle, le ventilateur ne doit tourner que de temps à autre, à savoir lorsque la qualité de l’air atteint certaines limites. Si on observe le profil d’utilisation effectif, on remarque que c’est la chambre à coucher qui a le plus besoin de ventilation. Cette pièce est en effet occupée de sept à huit heures par jour par une ou plusieurs personnes. Cette pièce n’est en outre habituellement pas chauffée, ce qui relativise l’argument de récupération de chaleur par la ventilation équilibrée.
Pour déterminer le point d’enclenchement, on peut opter pour une commande basée sur les composés organiques volatils (autrement appelés odeurs), le CO2 ou l’humidité relative. La régulation adoptée dependra de l’utilisation. Les COV constituent un bon paramètre pour les toilettes ou les pièces où l’on veut éviter les odeurs; une régulation basée sur l’humidité permet d’éviter la condensation dans les pièces humides telles que les salles de bains ou les débarras; et le CO2 est une mesure du nombre de personnes présentes, et convient donc mieux aux espaces de vie et aux chambres à coucher.
Contrôle à l’aide d’une application
Une ventilation commandée à la demande suppose également que les utilisateurs puissent régler la ventilation selon leur mode de vie. Ceci est possible grâce à l’application Renson. Cette dernière fournit des données d’exploitation détaillées par pièce. Des écarts manuels par rapport aux réglages sont toujours possibles. On peut ainsi à chaque moment basculer sur 200% du débit nominal lorsqu’une ventilation intensive se révèle nécessaire. Dans le cas des cuisines, l’Healthbox peut aussi prendre le relais pour évacuer certaines odeurs gênantes ou de l’humidité potentielle. Ceci peut s’avérer utile en complément d’une hotte en recirculation, si l’on veut être certain qu’aucune odeur ne revienne dans l’espace de vie.
Pour Yves, c’est clair: le futur appartient à la ventilation intelligente. La pandémie a démontré à tout un chacun l’importance d’une bonne qualité de l’air intérieur. Mais dans le même temps, nous devons éviter de gaspiller de l’énergie. Un système comme le Renson C+ constitue donc une bonne solution: grâce aux possibilités de réglage à l’aide de l’appli, l’utilisateur peut régler le fonctionnement avec précision, en fonction de ses besoins. Le rôle du professionnel est donc de fournir une installation qui réponde aux besoins de la clientèle. Une bonne communication avec le client final est donc indispensable. Cela permet d’élaborer un tracé optimal, de déterminer les capteurs les plus appropriés, etc. C’est uniquement à cette condition que vous obtiendrez un bon résultat dans la pratique: un système de ventilation économe en énergie que vous n’entendrez pas, mais qui aura un effet bien visible.
Par Alex Baumans
