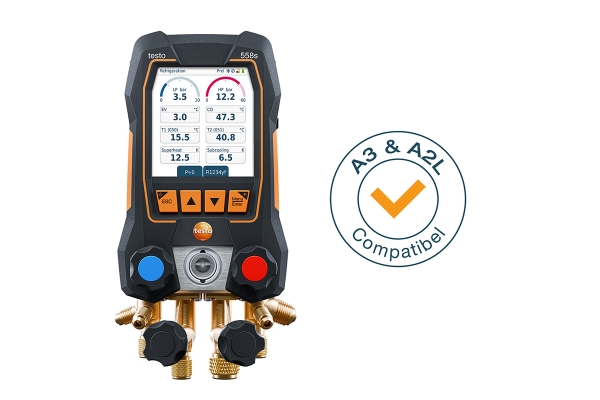

Avec le manifold digital testo 558s, le fabricant allemand lance un appareil qui ouvre la voie au futur de la technologie de mesure à tous les climaticiens et frigoristes. Convivial, flexible et simple, le testo 558s est le résultat d’un développement poussé au cours duquel les souhaits des techniciens ont été pris en considération. Cet appareil comprend dès lors un écran tactile, une application intuitive et des graphiques de mesures. Le futur de la technologie de mesure dans l’HVACR est digital, et le manifold électronique testo 558s est la solution par excellence qui s’inscrit parfaitement dans cette tendance.

À quelles fins le testo 558s peut-il être utilisé ? « Pour toutes les applications courantes qu’un frigoriste attend d’un manifold polyvalent », explique Koen Van Nieuwenhove, product manager chez Testo Belux. « Le testo 558s fonctionne comme un manifold à 4 voies usuel et permet de mesurer la pression avec les vannes aussi bien ouvertes que fermées. Le collecteur reconnaît automatiquement la différence de pression entre les côtés basse et haute pression. Le testo 558s est également compatible avec les réfrigérants inflammables A3 et A2L. »

En fonction du mode, le menu montre toujours les valeurs mesurées les plus pertinentes. Si vous appuyez sur la valeur mesurée indiquée, s’affiche alors un graphique permettant de visualiser les 30 dernières minutes de la valeur mesurée en question. Lorsque vous appuyez sur une autre valeur mesurée sous le graphique, celle-ci s’affiche également dans le graphique. Le testo 558s se caractérise par sa fréquence de mesure plus élevée. Si les anciens manifolds se contentaient de 2 mesures par seconde, le testo 558s a une capacité de 5 mesures par seconde, ce qui autorise un réglage encore plus précis du pressostat. Notons encore la plus grande précision de 0,25 full scale (contre 0.50 auparavant), et ce avec une compensation de température intégrée. Une condition sine qua non pour travailler avec du propane en toute sécurité.

Applications

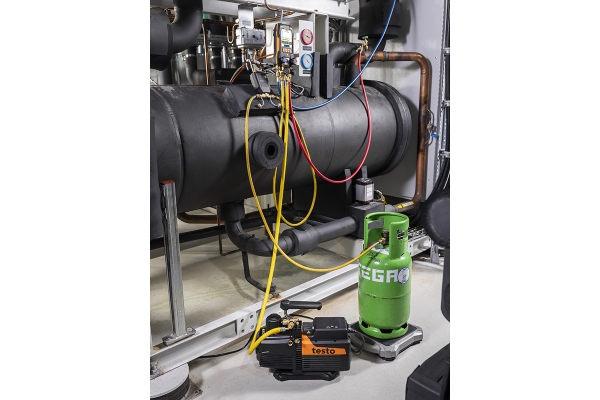

Le testo 558s possède différentes applications. Avec Refrigeration, vous mesurez les hautes et basses pressions, les températures de condensation et d’évaporation du fluide frigorigène, la température de la ligne d’aspiration, la température de la ligne liquide, la surchauffe et le sous-refroidissement. L’application Evacuation permet d’éliminer les autres gaz et l’humidité dans le circuit de fluide frigorigène. Le contrôle d’étanchéité avec compensation de température permet de contrôler l’étanchéité des installations. Pour ce faire, la pression de l’installation et la température ambiante sont mesurées pendant une période définie. La fonction Target Superheat permet de connecter le manifold testo 558s à deux Smart Probes testo 605i supplémentaires pour calculer la surchauffe cible dans les systèmes de climatisation de type split / pompes à chaleur à détendeur fixe. Le mode de mesure Compressor Test nécessite 3 sondes de température. En plus des capteurs de température utilisés normalement pour la surchauffe et le sous-refroidissement, il faut connecter une autre sonde de température via Bluetooth. Enfin, le testo 558s mesure le ∆T à l’aide de deux thermomètres à pince testo 115i ou de capteurs à câble.

Le testo 558s peut servir de simple manifold, mais Testo propose en effet également trois kits permettant au technicien HVACR de se mettre directement au travail : le kit de base Smart Vide avec sondes de température et de vide sans fil, le kit de base Smart Vide avec pince ampèremétrique et le kit de base Smart Vide avec tuyaux de remplissage.

Par Rudy Gunst

www.testo.com

Photos: Testo
