Réservoir tampon compact pour la bonne marche des pompes à chaleur
Réservoir tampon compact pour la bonne marche des pompes à chaleur
Caleffi lance la série 5485

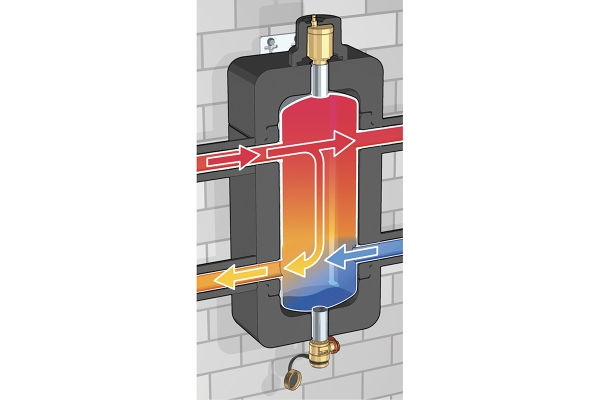

Caleffi recommande une installation en parallèle, car le réservoir fait alors également office de séparateur hydraulique entre les circuits primaire et secondaire.
Le réservoir peut être monté en parallèle ou en série.
La série 5485 a été développée pour les pompes à chaleur modulantes modernes ; elle est donc beaucoup plus compacte que les réservoirs tampons traditionnels.
Dans le cas d’une pompe à chaleur à système de transfert par circuit d’eau, l’installation doit impérativement disposer d’un volume d’eau suffisamment important. Il y a deux raisons à cela : tout d’abord, cela garantit des taux de marche du compresseur suffisamment longs, sans cycles marche-arrêt. Ensuite, il faut suffisamment de chaleur stockée dans l’installation pour couvrir un cycle de dégivrage ; en d’autres termes, il faut un volume d’eau minimal pour conserver la chaleur. Avec la série 5485, le spécialiste des installations Caleffi lance une série de réservoirs tampons compacts spécialement adaptés au fonctionnement des pompes à chaleur modernes.
Le compact est le choix idoine
La caractéristique la plus frappante des réservoirs tampons de la série 5485 réside dans les dimensions compactes : elles varient de 15 à 50 litres, bien plus petites qu’usuellement sur le marché. « Ces dimensions compactes sont le résultat de recherches menées en collaboration avec les fabricants de pompes à chaleur majors », explique Mauro Manfredi, Managing Director de Caleffi. « Les règles empiriques sont encore fréquemment la norme ; comme par exemple 20 litres par kW, ce qui se décline par des réservoirs de 150 litres et plus. Cependant, ces règles datent de l’époque des pompes à chaleur au fonctionnement basique tout ou rien et sont donc complètement dépassées. Les pompes à chaleur modernes sont modulantes, ce qui leur permet de réagir plus facilement aux demandes variables de chaleur. Pour la nouvelle génération d’appareils, les constructeurs tablent sur 2,5 à 3,5 l/kW. Caleffi a adapté la série 5485 en conséquence. Même si l’entreprise souligne que l’installateur doit en première instance suivre les instructions du fabricant. Pour la plupart des installations domestiques modernes, un réservoir tampon de 15 à 25 litres suffira donc. Cela permet de fortement limiter l’encombrement dans le local technique. »
Options d’installation

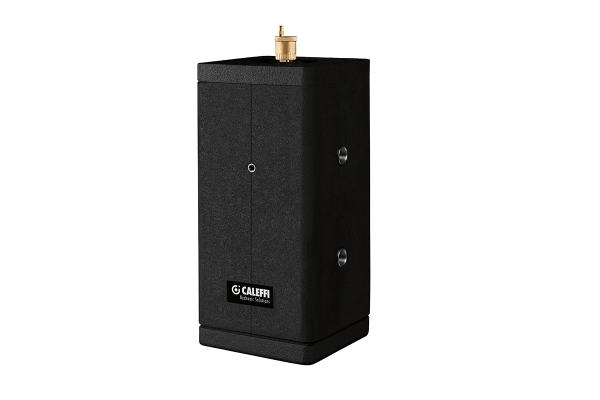

Les réservoirs tampons sont fournis pré-isolés et livrables dans des volumes de 15 à 50 litres. L’étrier intégré les rend faciles à poser. Six raccords sont livrables : un au-dessus et un en dessous, et à chaque fois deux de chaque côté. De cette manière, le réservoir peut être posé aussi bien horizontalement que verticalement. Lors du montage en série, Caleffi recommande également d’installer un bypass et une régulation de pression différentielle. Caleffi conseille cependant d’installer le réservoir en parallèle. Il fait alors office de séparateur hydraulique entre le circuit primaire de la pompe à chaleur et le circuit secondaire du système climatique. Les raccords supérieurs et inférieurs peuvent alors être utilisés pour raccorder un purgeur d’air et/ou une vanne de vidange. Les six raccords permettent également de raccorder soit une chaudière soit une pompe à chaleur au réservoir tampon, pour une installation hybride. Cette dernière configuration est très populaire aux Pays-Bas.
Offre hydraulique globale
Vu qu’une installation de distribution hydraulique implique de nombreux paramètres, Caleffi a édité des tableaux récapitulatifs pratiques des composants. De cette façon, l’installateur peut voir d’un seul coup d’œil non seulement quels accessoires sont requis, mais également pour quelle exécution et quel diamètre. Les erreurs de sélection sont ainsi prévenues évitant des problèmes subséquent éventuels. Caleffi assiste de cette manière le professionnel en lui fournissant une installation performante et fiable.
Par Alex Baumans
