Panasonic voor verregaand comfort en een gezond binnenklimaat

Orthogroep Opdebeeck & Preda heeft een duidelijke missie: samen met de patiënt een traject bewandelen naar een mooi en correct functionerend gebit. Zoals vandaag verwacht mag worden, gebeurt dit in nauw overleg met de patiënt. Orthogroep Opdebeeck & Preda opereert vanuit vier praktijken in Leuven, Halle, Diest en Scherpenheuvel-Zichem. Cool & Comfort bezocht samen met installatiebedrijf Daels Techniek en HVAC-R distributiepartner Frigro de splinternieuwe praktijk in Leuven, waar Panasonic-toestellen voor een optimaal binnenklimaat, sanitair warm water én luchtzuivering zorgen.

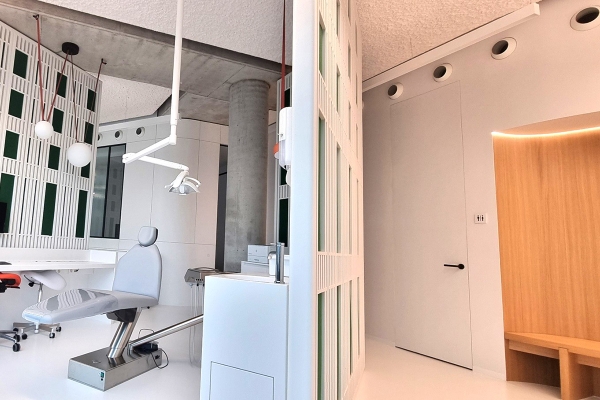

Net zoals bij andere medische behandelingen verwacht de patiënt bij een tandbehandeling absolute hygiëne op alle vlakken. En dit is precies het gevoel dat je krijgt als je een medisch centrum van Orthogroep Opdebeeck & Preda binnen stapt. De spierwitte inrichting, hoge plafonds en maximaal ingewerkte technieken dragen bij tot dit geruststellend gevoel.

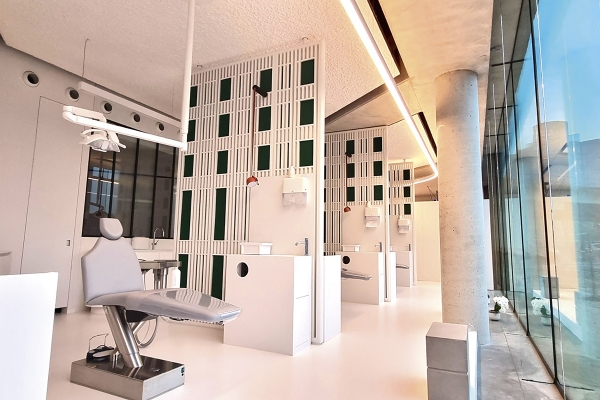

Wie Leuven langs de Vaartkom binnenrijdt, kan niet naast de nieuwe vestiging van Orthogroep Opdebeeck & Preda kijken. Een modern gebouw met op het gelijkvloers de orthodontiepraktijk voorzien van grote glaspartijen, en daarboven appartementen. Veel lichtinval, zuidelijk gerichte oriëntatie, veel apparatuur en een uitstekende isolatie, alle ingrediënten zijn aanwezig om de temperatuur binnen vlot te doen stijgen. Zoals steeds vaker het geval is, is airconditioning hier geen kwestie van comfort maar een noodzaak. De wens tot hoog comfort verwarming wordt ingevuld met vloerverwarming via een warmtepomp.

Vermogensbepaling

Inzake het benodigde koelvermogen werd niet over één nacht ijs gegaan. “Hier gingen uitvoerige berekeningen met de Frigro online tools aan vooraf”, legt Gert Daels, zaakvoerder van Techniek Gert Daels BV uit Zulte, uit. Zijn koeltechnisch installatiebedrijf focust zich op commerciële en industriële airco en warmtepompprojecten. “Oorspronkelijk hadden we berekend dat we 50 kW koelvermogen nodig zouden hebben, maar dankzij enkele ingrepen om de lichtinval te beperken – zoals zonwerende folie – hebben we dit teruggebracht tot 32 kW. De meest ideale oplossing werd gevonden met uiterst flexibele geluidsarme kanaalmodellen gecombineerd met een Panasonic R32 mini ECOi. Deze kanaalmodellen waren voor verschillende redenen de meest voor de hand liggende oplossing: beperkte inbouwhoogte, instelbare statische druk en aanwezigheid van de uiterst performante luchtreiniger NanoeX. De kanaaltoestellen S-xxMF3E5BN zijn beschikbaar van 1,5 tot 16 kW en kunnen dankzij een hiervoor aangepaste lekbak verticaal of horizontaal worden geplaatst. Hun fluisterstille werking met instelbare statische druk zorgt voor een flexibele keuze van de luchttechnische belasting. Bediening gebeurt met Panasonic Conex controllers en deze toestellen zijn gekoppeld aan de Panasonic Comfort Cloud app.

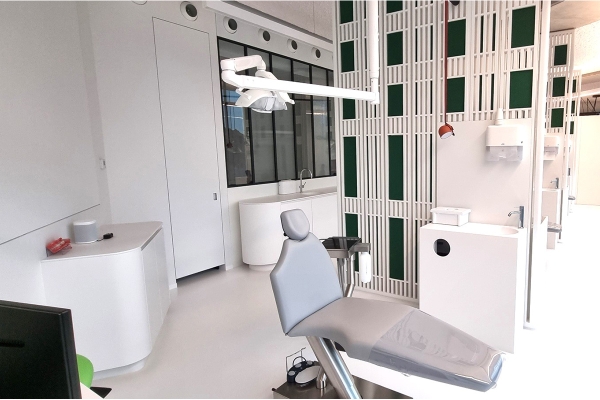

Door een verstandige keuze van zowel de kanalisatie en door de architect gewenste jet roosters wordt ondanks de grote koelbehoefte, gezorgd voor een esthetisch verantwoord optimaal binnenklimaat.

Het verwarmingsvermogen werd berekend op 13 kW. “Ook hiervoor biedt het Frigro online platform een uitstekende tool. Hiermee bereken je vanuit een EPB dossier met een zeer beperkte input in een mum van tijd de exacte behoefte”, vertelt Maarten Viaene, sales engineer bij Frigro. “Voor de vloerverwarming, vloerkoeling en sanitair warm water zorgt een Panasonic Aquarea R32 T-cap All-in-one 9 kW (KIT-AXC09K3E5). De lucht-water warmtepompen Aquarea K-generatie zijn baanbrekend op verschillende vlakken, maar vooral zeer energiezuinig. Een ideale keuze voor zowel nieuwbouw als renovatie, een oplossing die brengt wat het belooft. T-cap staat voor een 100% capaciteitsbehoud, ook bij zeer lage buitentemperaturen en hogere vertrekwatertemperaturen. Een Panasonic Aquarea toestel staat gekend voor verregaande betrouwbaarheid maar vooral ook de lokale verankering met een kennispartner zoals Frigro maken echt het verschil.”

Compacte installatie

“De All-in-one Aquarea binnenunit werd gezien plaatsgebrek en het ontbreken van een technische ruimte, weggewerkt in een kast boven een hangtoilet. Dankzij zijn ruimtebesparende afmetingen en servicevriendelijkheid is dit voor Panasonic Aquarea geen probleem. De handige toegang tot het elektrisch en hydraulisch gedeelte via de voorzijde alsook de verscheidenheid aan bedieningsmogelijkheden bewijzen dit. Verder is er een verregaande interne uitrusting zoals een on board expansievat en een uit de kluiten gewassen magnetische vuilfilter. Het toestel beschikt bovendien over een interne inox tank voor sanitair warmwaterproductie voorzien van U-vacua isolatie die garant staat voor een sanitair toprendement.”

Aquarea Smart Cloud maakt het leven van de installateur én van de eindgebruiker gemakkelijker. Deze innovatieve service van Panasonic werd ontwikkeld om Aquarea warmtepompen op afstand te bedienen én te monitoren. Dit eenvoudig en krachtig platform biedt de installateur zowel volledige controle als verregaande analysemogelijkheden van bij hem thuis of op bureel. De Aquarea Smart Cloud is dus veel meer dan een eenvoudige verbinding, maar een krachtige en intuïtieve oplossing om op afstand alle functies voor verwarming, koeling en warm water te bedienen, bij te stellen of het energieverbruik te monitoren.

De buitenunits werden opgesteld in een verloren ruimte van de fietsenparking achter een attractieve wand die ook dienst doet als ventilatierooster naar de buitenomgeving. Deze technisch perfect uitgevoerde opstelling beschermt de toestellen tegen weerscondities en is onzichtbaar van op publiek toegankelijke ruimte. Beide buitenunits zijn, niet tegenstaande hun vermogen, absoluut geluidsarm en geschikt voor gebruik in een stedelijke omgeving.

Zuivere lucht

Waar we het nog niet over gehad hebben, maar wel zeer relevant voor deze toepassing in een medisch kabinet: de luchtzuivering. Panasonic kiest al jaren voor integratie van de zeer performante NanoeX luchtreiniging. Deze is standaard beschikbaar op kleine single split tot binnendelen voor VRF. De luchtreiniging NanoeX werkt via de voordelen van hydroxylradicalen (OH-radicalen). Dit zijn fijne nano-deeltjes die zorgen voor een fris gevoel, maar vooral de lucht in de ruimte, op oppervlakken of zelfs in materie zuiveren en schadelijke partikels neutraliseren. “De luchtreiniger Mark 3, zoals beschikbaar in de gemonteerde kanaalmodellen, maakt onder meer het wel gekende Covid virus onschadelijk of helpt mensen gevoelig aan bv. allergieën echt verder”, aldus Maarten Viaene. “De hydroxylradicalen nemen storende geurtjes weg, gaan virussen, bacteriën maar ook schimmels, pollen, virussen en allergenen tegen. De stoffen worden afgebroken, de ongewenste effecten worden geneutraliseerd. Naast de effectiviteit die met tal van Europese labotesten is gestaafd, vraagt de luchtreiniger geen enkel extra onderhoud van de toestellen. Hydroxylradicalen komen voor in de natuur, maar Panasonic brengt dit natuurlijk afweermiddel naar binnen om een optimaal binnenklimaat te creëren.”

Een hecht team

Hoe verliep de samenwerking met bouwheer en architect? “Bijzonder goed”, besluit Gert Daels. “Voor Orthogroep Opdebeeck & Preda hebben we al eerder in Halle en Scherpenheuvel-Zichem opdrachten mogen uitvoeren. Als je mag terugkomen, dan weet je dat je het vertrouwen geniet. Daarnaast weet architect Filip Track ook heel goed waarmee hij bezig is. Hij bekijkt de technieken vanuit een realistisch standpunt. Er werden duidelijk eisen opgesteld, maar we kregen ook de tijd en ruimte om die in te vullen. Ten slotte wil ik ook graag de vlotte samenwerking met Frigro benadrukken. Je hebt het gevoel dat je er niet alleen voor staat, dat er iemand naast je staat om mee te denken hoe je onverwachte problemen of technische vraagstukken het best kan oplossen. Ik loop al lang in het vak rond en heb een ruime ervaring opgebouwd, maar ik voel me zeker niet te goed om een tweede opinie te vragen. Alle partijen hebben een grote flexibiliteit aan de dag gelegd om kort te schakelen in geval van onverwachte situaties of gebeurtenissen. Samengevat, dit project bood heel wat uitdagingen, maar van het vlotte verloop en het eindresultaat worden onze klant en wijzelf zeer gelukkig!”

Door Rudy Gunst
