Des solutions pour la qualité de l’eau des installations de PAC

Caleffi garantit un fonctionnement sans faille

L’air et les impuretés n’ont pas leur place dans une installation de chauffage central : cela fait l’unanimité. Mais dans le cas des pompes à chaleur, le problème de la qualité de l’eau se pose avec plus d’acuité encore. Les solutions disponibles sont conçues pour des installations équipées de chaudières, et ne se révèlent pas à la hauteur dans le cas d’une PAC. C’est pourquoi Caleffi, le spécialiste en technique d’installation, a développé des solutions spécifiques aux combinaisons avec pompe à chaleur.

Retenir immédiatement les impuretés

Incorporer un séparateur de boues dans une installation de chauffage central n’a rien de nouveau. De fait, des appareils comme le DIRTMAG de Caleffi sont utilisés depuis des années. Leur principe de fonctionnement est simple : l’eau de la conduite aboutit dans le corps de l’élément filtrant, dont le volume est plus important que celui du tuyau, ce qui réduit la vitesse d’écoulement. Les particules de saleté se déposent en conséquence. Au fur et à mesure que l’eau circule dans le pot de décantation, des particules de plus en plus petites se déposent. Un DIRTMAG ne suffit toutefois pas pour une pompe à chaleur. Avec ce type d’appareil, il y a en effet toujours quelques particules de saleté qui ne se déposent pas immédiatement, et qui circulent donc dans l’installation. Avant que la majorité des impuretés ne soit séparée, l’eau doit s’écouler un certain nombre de fois à travers le pot de décantation. Dans une installation de chauffage équipée d’une chaudière, cela ne pose pas de problème. Le DIRTMAG sépare la plupart des impuretés après plusieurs cycles de circulation ; et la petite partie résiduelle n’entraîne aucun dégât. L’échangeur de chaleur d’une PAC possède toutefois un passage plus étroit qui se révèle plus sensible aux phénomènes d’obturation. C’est pourquoi il importe de retenir dès le départ les plus grosses particules afin d’éviter d’onéreuses réparations.

Incorporer un filtre en Y séparé dans le retour de la pompe à chaleur constitue l’une des solutions possibles. Elle offre de bons résultats, mais se révèle contraignante : le filtre n’est pas le seul élément supplémentaire, il faut en effet également prévoir des vannes d’arrêt. De plus, le nettoyage d’un tel filtre n’est pas vraiment aisé.

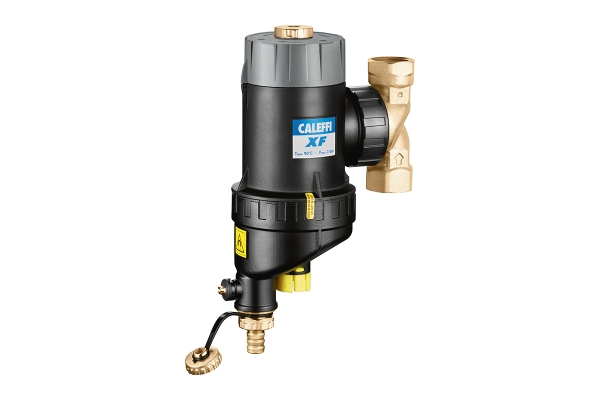

Caleffi a dans ce but développé le pot de décantation XF. XF signifie ‘extra filtrant’. Cet élément filtrant supplémentaire possède un maillage de 160 microns, et offre donc une meilleure protection que le classique filtre en Y. Toutefois, les particules de magnétite se révèlent parfois plus petites. D’où la présence d’un aimant qui retient le magnétite. Le nettoyage du Caleffi XF est quant à lui très facile grâce à la brosse intégrée. Il ne faut rien démonter, il suffit d’arrêter l’installation et d’actionner la brosse. Ensuite, les impuretés sont tout simplement évacuées. Et enfin, il faut tout au plus faire l’appoint d’eau pour compenser l’eau évacuée.

Le Caleffi XF est de conception robuste avec son corps en matière synthétique et ses raccords en laiton garantissant un assemblage solide. Le pot de décantation est facile à installer à l’horizontale et à la verticale grâce à un raccord orientable. Le XF est disponible dans des dimensions allant jusqu’à 2 pouces/DN 50. En outre, le degré de filtration peut être réglé pour les plus grandes tailles. Dans un premier temps, il est préférable de régler la filtration à 100 % pour s’assurer qu’il n’y ait plus d’impuretés dans l’installation. Une fois la saleté éliminée, il se forme normalement encore un peu de boue. Mais, à l’occasion du prochain entretien, le degré de filtration peut être abaissé à 50% : la pompe à chaleur reste protégée, mais les pertes de charge sont légèrement inférieures.

Le Caleffi XF doit de préférence être placé juste avant la pompe à chaleur, afin de protéger au mieux l’appareil.

Éliminer l’air

L’eau peut également causer des problèmes dans une installation, et ce pour deux raisons. La première est que la présence d’air réduit l’efficacité du système d’émission. Là où il y a de l’air, il n’y pas d’eau, et donc pas d’émission de chaleur. La deuxième est que l’oxygène qui entre en contact avec des éléments métalliques peut entraîner de la corrosion. Il est vrai que les installations modernes ne contiennent plus beaucoup de composants ferreux, surtout lorsqu’il s’agit d’un système de chauffage par le sol. Mais cela ne soit pas créer un faux sentiment de sécurité. En cas de présence d’oxygène, les processus de corrosion vont se concentrer sur les pièces métalliques, ce qui va accroître le risque de dysfonctionnements.

L’introduction des pompes à chaleur a placé la barre plus haut, y compris pour les séparateurs d’air. L’eau de remplissage contient toujours une certaine quantité de gaz dissous. Sous l’influence des températures élevées dans le foyer d’une chaudière, ces gaz se libèrent, avant de pouvoir être éliminés à l’aide d’un séparateur d’air traditionnel. Une pompe à chaleur, par contre, fonctionne à des températures plus basses ; l’effet de dégazage est donc moindre. Sans mesures adaptées, ces gaz vont rester en solution et se répandre dans les conduites.

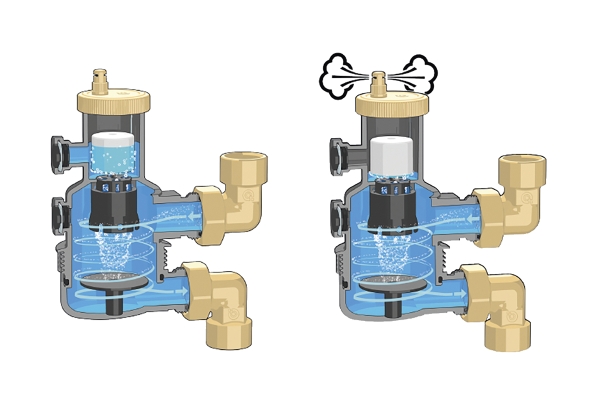

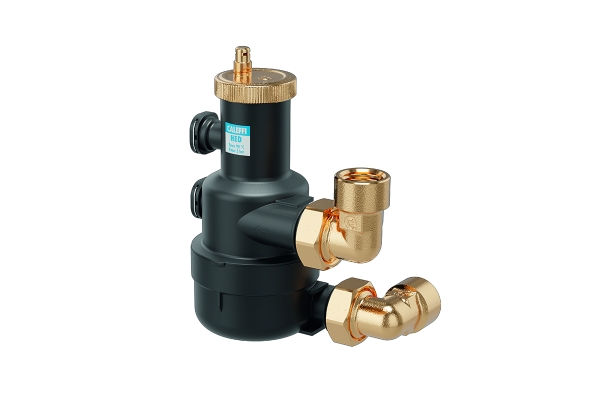

Avec le séparateur d’air HED, Caleffi possède la solution idoine. Cet appareil garantit une élimination efficace des petites bulles d’air, y compris à de plus faibles températures. Le secret se situe dans une cartouche brevetée spéciale qui provoque un tourbillon dans le flux d’eau. Cet effet cyclonique génère une dépression, qui permet aux gaz dissous de se libérer. 90 à 100% de l’oxygène est ainsi éliminé au cours d’un premier passage, y compris à une température d’eau de 20°C. Ce fonctionnement efficace à basse température est également important pour les installations de PAC qui peuvent être utilisées en mode refroidissement. Le HED est disponible dans des raccordements allant jusqu’à 5/4’’, et il sera de préférence placé dans la conduite de retour, juste après la pompe à chaleur, là où les températures sont précisément les plus élevées. L’appareil n’a, à proprement parler, pas besoin de températures d’eau élevée, mais plus la température est élevée, plus efficace sera son fonctionnement.

Grâce à la combinaison du Caleffi XF et du Caleffi HED, les problèmes d’impuretés et/ou d’air appartiennent désormais au passé.

Par Alex Baumans

Photo: Caleffi
