Raccordement hydraulique des pompes à chaleur

Solutions de Caleffi

Les pompes à chaleur sont la success story du moment. En effet, elles contribuent à une réduction des émissions de CO₂ et rendent l’utilisateur moins dépendant de la fluctuation des prix du carburant. Avec cette technique, il ne faut pas oublier l’installation d’adduction d’eau. Qu’il s’agisse d’une chaudière ou d’une pompe à chaleur, le principe de base reste le même : si les aspects hydrauliques tels que le maintien de la pression ou la qualité de l’eau ne sont pas en ordre, l’installation ne fonctionnera pas efficacement. Le spécialiste Caleffi a une gamme de solutions en la matière.

Approche système

Le principe de fonctionnement et les régimes peuvent être différents pour une chaudière et une pompe à chaleur, mais il n’y a pratiquement pas de différence au niveau de l’installation de distribution. Il s’agit de transporter de la chaleur (ou du froid, dans le cas des pompes à chaleur) à l’aide d’eau. Une installation ne fonctionnera correctement que si le système de transfert est également de bonne qualité. Nous ne devons donc pas seulement nous intéresser à la production de chaleur, mais à l’ensemble du système. C’est encore plus important avec les systèmes de pompe à chaleur modernes qu’avec les chaudières traditionnelles. Si la qualité de l’eau, la régulation et l’équilibre hydraulique ne sont pas au rendez-vous, cela se ressent immédiatement dans le confort et l’efficacité. Il est donc important que les accessoires corrects soient installés

En tant que spécialiste des composants pour installations hydrauliques, Caleffi se sent aussi à l’aise sur le marché des pompes à chaleur que sur celui des chaudières. Nous décrivons une sélection de l’éventail produits de Caleffi pour les pompes à chaleur.

Protection contre le gel

Pour les pompes à chaleur monobloc air-eau, l’unité extérieure est raccordée à l’unité intérieure par des conduites d’eau. Dans des conditions défavorables, celles-ci pourraient geler, avec des conséquences fatales pour l’installation. Tant que la pompe à chaleur est opérationnelle, il n’y a normalement pas de problème. Seulement, en cas d’arrêt à des températures glaciales en raison d’un défaut ou d’une panne de courant, le risque de dommages devient réel. Caleffi recommande donc d’installer des vannes antigel dans les conduites de raccordement.

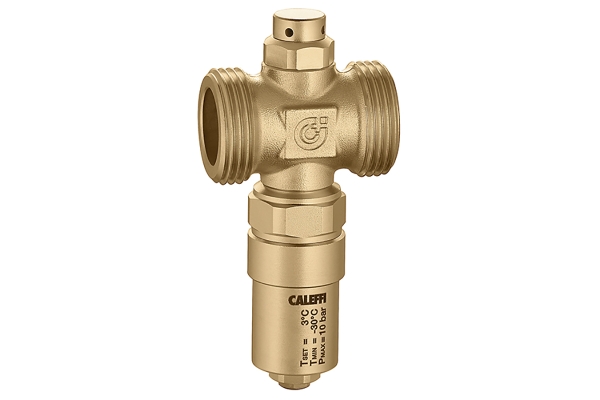

Il s’agit d’une protection entièrement mécanique contre le gel. Elle est donc parfaitement adaptée pour protéger en cas de panne de courant. Le principe de fonctionnement est simple : la vanne est munie d’un élément thermosensible. Si la température dans la conduite descend en dessous de 3 °C, la vanne s’ouvrira, évitant la stagnation. Il est donc préférable de combiner une telle vanne avec un ensemble de remplissage automatique de ce circuit. Ces vannes existent déjà pour des applications traditionnelles, telles que les conduites d’eau potable. Caleffi a une version spécifique pour les pompes à chaleur. Elle est également équipée d’une sonde de température d’air. Cette dernière est recommandée pour les pompes à chaleur à fonctionnement réversible. En effet, sans correction de la température de l’air, il y a un risque que la vanne s’ouvre en mode refroidissement, car la sonde dans la conduite mesure alors une température d’eau trop basse.

Qualité de l’eau

D’autres éléments nécessaires sont des séparateurs de boues. Les installations de pompes à chaleur ne sont pas à l’abri des problèmes de boues, et un tel dispositif est certainement nécessaire en rénovation. De plus en plus de pompes à chaleur sont commercialisées qui peuvent également fonctionner avec des corps de chauffe existants. Lors d’une telle rénovation, on peut supposer que l’eau de chauffage est soigneusement filtrée.

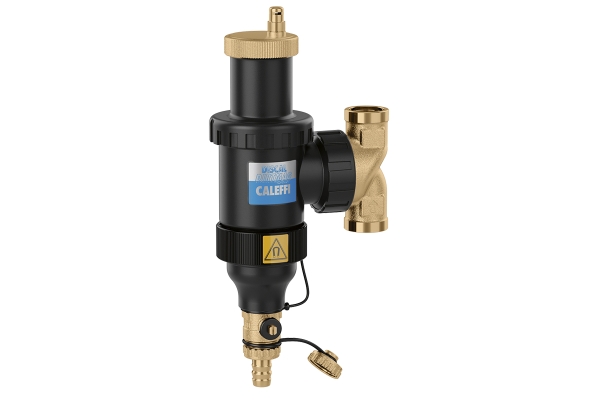

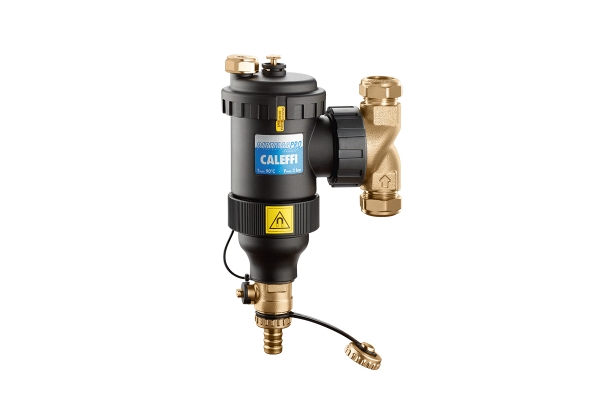

Caleffi a déjà fait ses preuves dans ces cas-là, par exemple avec le Discaldirtmag. Il s’agit d’une combinaison de séparateur d’air et de boues. Il élimine ainsi simultanément l’air, les boues et la magnétite de l’installation. Caleffi recommande également l’utilisation de séparateurs de boues qui combinent la fonction de filtre et de séparateur. L’élément filtrant à mailles fines élimine la majeure partie des impuretés de l’eau de chauffage dès le premier passage. Il n’est donc plus nécessaire de faire circuler l’eau plusieurs fois pour la clarifier.

En outre, Caleffi dispose d’une gamme d’additifs et de produits d’épuration de l’eau pour restaurer la qualité de l’eau.

Pour l’automne, le fabricant annonce un nouveau séparateur de boues qui sera présenté en première cet été à la Mostra Convegno Expocomfort : le Caleffi XF.

Régulateur de pression

Un débit correct est crucial pour le bon fonctionnement d’une pompe à chaleur, entre autres pour éviter les va-et-vient. Avec les régulateurs de pression différentielle de Caleffi, un débit optimal est toujours garanti, même lors du passage du mode chauffage à la production d’ECS et vice versa.

Jeux pratiques d’accessoires

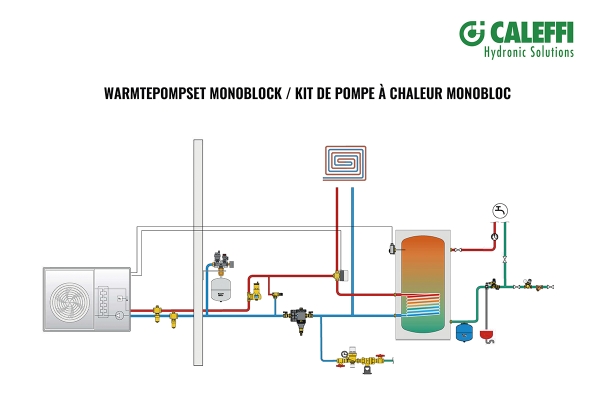

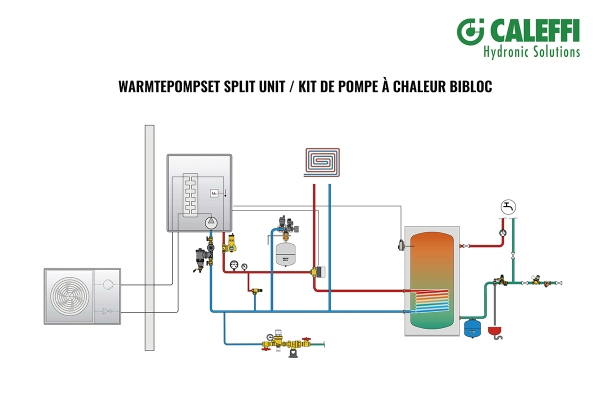

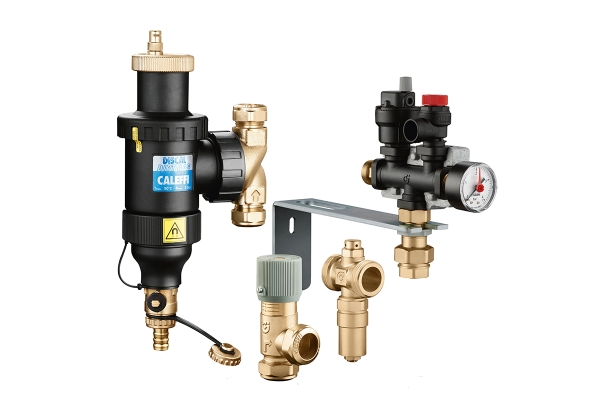

Pour faciliter la tâche de l’installateur, Caleffi a compilé une série de jeux de composants. Cela permet de gagner du temps et d’éviter les erreurs, ce que le professionnel appréciera certainement en ces temps chargés. Il y a un total de huit jeux. Chacun comportant tous les éléments nécessaires pour un type particulier d’installation (monobloc ou split). Comme e.a. des vannes de protection antigel, une console de vase d’expansion avec soupape de décharge, un purgeur, un manomètre et un raccord pour vase d’expansion, ainsi qu’un séparateur de boues, un régulateur de pression différentielle et éventuellement une vanne trois voies pour le contrôle de zone.

Chaque jeu est disponible en version de base ou en version premium. La version premium est la mieux adaptée aux installations contaminées et c’est donc le meilleur choix en rénovation. Les jeux sont disponibles pour deux niveaux de puissance : le premier monte à 8 kW et le second jusqu’à 16 kW.

Le constructeur met donc tout en œuvre pour que le passage de la chaudière à la pompe à chaleur se fasse le plus facilement possible pour l’installateur.

Par Alex Baumans

Photos : Caleffi
