Hydraulische aansluiting van warmtepompen
Hydraulische aansluiting van warmtepompen
Oplossingen van Caleffi
Caleffi heeft een complete set van hydraulische toebehoren voor warmtepomp-installaties, zowel voor monoblok als voor split.
Caleffi heeft een complete set van hydraulische toebehoren voor warmtepomp-installaties, zowel voor monoblok als voor split.
De vorstbeveiliging beschermt de installatie, ook bij stroomuitval.
Voor het gemak van de installateur heeft Caleffi handige sets samengesteld.
Een vuilafscheider is een absolute noodzaak, zeker in renovatie.
Een gecombineerde lucht- en vuilafscheider spaart plaats.
Warmtepompen zijn het succesverhaal van het ogenblik. Ze dragen immers bij tot een lagere CO2-uitstoot en maken de gebruiker minder afhankelijk van schommelende brandstofprijzen. Bij die techniek mag men de watervoerende installatie niet vergeten. Of het nu gaat om een ketel of om een warmtepomp, het basisprincipe blijft hetzelfde: als hydraulische aspecten zoals drukbehoud of waterkwaliteit niet in orde zijn, zal de installatie niet efficiënt werken. Specialist Caleffi heeft daar een reeks oplossingen voor.
Systeemaanpak
Het werkingsprincipe en de regimes mogen dan wel anders zijn voor een ketel en een warmtepomp, qua verdeelinstallatie is er nauwelijks verschil. Het gaat erom warmte (of koude, bij warmtepompen) te transporteren met behulp van water. Een installatie zal alleen maar naar behoren werken als ook het afgiftesysteem van goede kwaliteit is. We moeten dus niet alleen naar de warmteproductie kijken, maar naar het hele systeem. Bij moderne warmtepompinstallaties is dat nog belangrijker dan bij traditionele verwarmingsketels. Als de waterkwaliteit, regeling en hydraulisch evenwicht niet in orde zijn, laat zich dat meteen voelen in het comfort en rendement. Het is dus van belang dat de juiste appendages geplaatst worden
Caleffi, als specialist voor componenten van watervoerende installaties, voelt zich dan ook even goed thuis op de warmtepompmarkt als op de ketelmarkt. We geven een greep uit wat Caleffi assortiment voor warmtepompen inhoudt.
Vorstbeveiliging

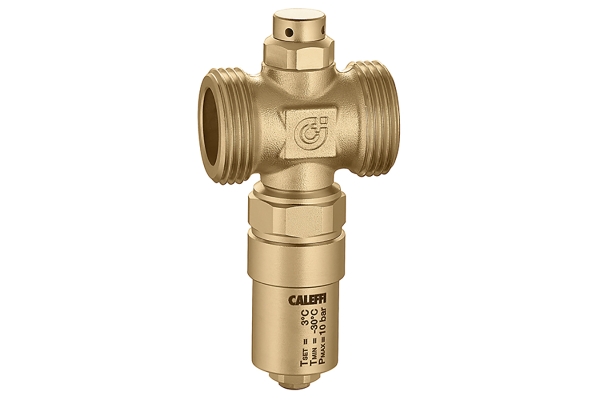

Bij lucht-water monoblok warmtepompen is de buitenunit met de binnenunit verbonden met watervoerende leidingen. In ongunstige omstandigheden zouden deze kunnen bevriezen, met fatale gevolgen voor de installatie. Zolang de warmtepomp in werking is, is er normaal gezien geen probleem, maar als ze zou stilvallen bij vriestemperaturen door een defect of stroomstoring, wordt het risico op schade wel reëel. Caleffi raadt daarom aan om vorstbeveiligingskleppen in de verbindingsleidingen te plaatsen.
Dit is een volledig mechanische beveiliging tegen vorst, en is dus uiterst geschikt om stroomstoringen op te vangen. Het werkingsprincipe is eenvoudig: de klep is voorzien van een warmtegevoelig element. Als de temperatuur in de leiding onder 3°C daalt, zal de klep zich openen, zodat stagnatie vermeden wordt. Men combineert een dergelijke klep dus best met een automatische vulset van deze kring. Deze kleppen bestaan al voor traditionele toepassingen, zoals drinkwaterleidingen. Caleffi heeft een specifieke versie voor warmtepompen, die ook voorzien is van een voeler voor luchttemperatuur. Die is aangewezen bij warmtepompen met een omkeerbare werking. Zonder correctie voor de luchttemperatuur loopt men immers het risico dat de klep zou openen bij de werking in koelregime, omdat de voeler in de leiding dan een te lage watertemperatuur meet.
Waterkwaliteit

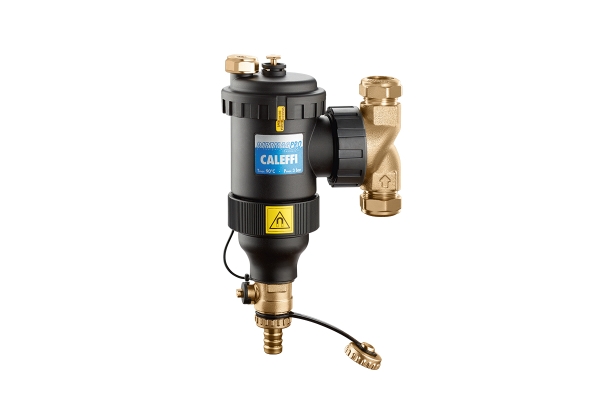

Andere noodzakelijke elementen zijn vuilafscheiders. Warmtepompinstallaties zijn niet immuun voor slibproblemen, en zeker in renovatie is een dergelijk toestel noodzakelijk. Er komen meer en meer warmtepompen op de markt die ook met bestaande verwarmingslichamen kunnen werken. Bij een dergelijke renovatie mag men ervan uitgaan dat het verwarmingswater grondig gefilterd moet worden.

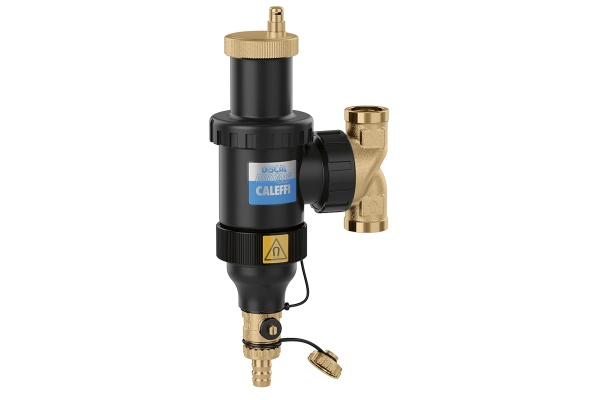

Caleffi heeft hier al zijn sporen verdiend, bijvoorbeeld met de Discaldirtmag. Dit is een combinatie van lucht- en vuilafscheider, en haalt dus tegelijk lucht, slib en magnetiet uit de installatie. Caleffi raadt ook het gebruik van vuilafscheiders aan die de functie van filter en afscheider combineren. Door het fijnmazige filterelement wordt het meeste vuil al van de eerste doorgang uit het verwarmingswater gehaald. Het is dus niet meer nodig om het water verschillende keren te laten circuleren om het schoon te krijgen.
Daarnaast heeft Caleffi een reeks additieven en waterbehandelingsproducten om de waterkwaliteit weer op peil te brengen.
Voor het najaar kondigt de fabrikant een nieuwe vuilafscheider aan, die deze zomer in première zal gaan op de Mostra Convegno Expocomfort: de Caleffi XF.
Drukregelaar
Een correct debiet is cruciaal voor de goede werking van een warmtepomp, onder meer om pendelen te vermijden. Met de drukverschilregelaars van Caleffi is er altijd een optimale doorstroming gegarandeerd, ook bij overschakeling van verwarmingsbedrijf naar SWW-productie en vice versa.
Handige sets

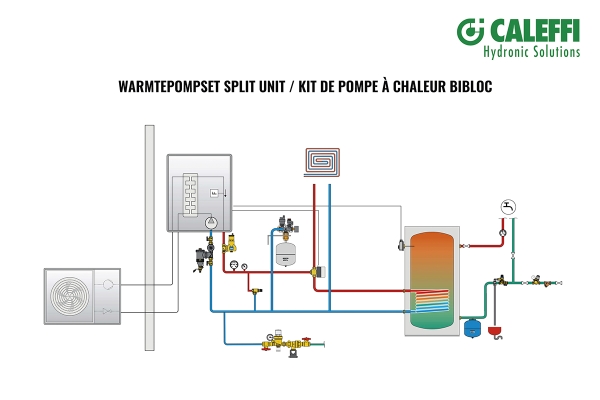

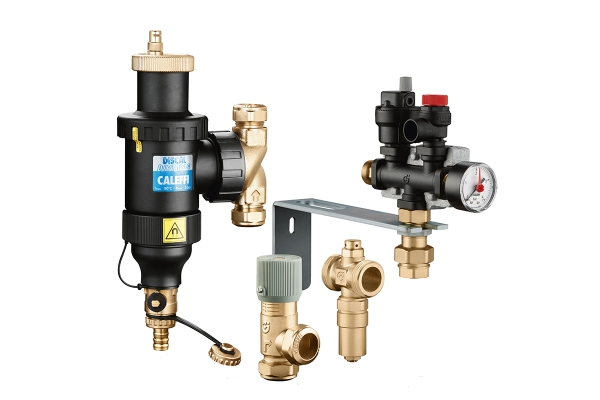

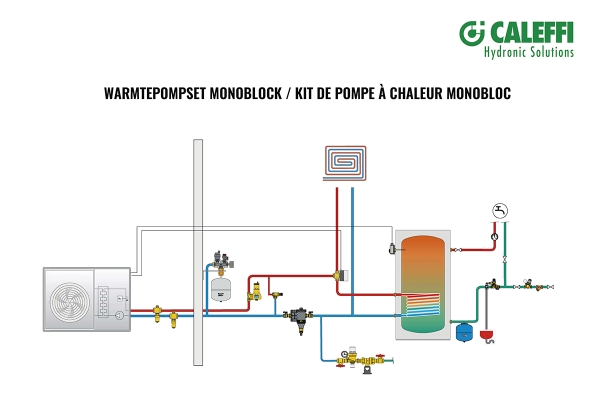

Om de taak van de installateur gemakkelijker te maken, heeft Caleffi een reeks componentensets samengesteld. Dat spaart tijd en vermijdt fouten, iets wat de vakman in deze drukke tijden zeker zal weten te waarderen. In totaal zijn er acht sets, telkens met alle nodige elementen voor een bepaald type installatie (monoblok of split) met onder meer vorstbeveiligingskleppen, een expansievatconsole met overstortventiel, ontluchter, manometer en expansievatkoppeling, verder een vuilafscheider, drukverschilregelaar en eventueel een driewegklep voor de zoneregeling.
Elke set is beschikbaar in een basisversie of in premium. De premium-versie is beter geschikt voor vervuilde installaties, en is dus de betere keuze in renovatie. De sets zijn beschikbaar voor twee vermogensstappen: de eerste gaat tot 8 kW en de tweede tot 16 kW.
De fabrikant doet er dus alles aan dat de overschakeling van ketel op warmtepomp voor de installateur zo vlot mogelijk verloopt.
Door Alex Baumans
Foto’s: Caleffi
