Mitsubishi Electric prévoit un confort optimal au Botanic Sanctuary Hotel à Anvers
Le Botanic Sanctuary Hotel est un nouvel hôtel de luxe au cœur d’Anvers. Construit sur le site d’un monastère historique, il abrite 108 chambres, des salles de réunion, quatre restaurants et même une chapelle du 15ème siècle pour les mariages. Prévoir un confort thermique pour un tel projet fut un vrai challenge. Il fallait respecter les exigences techniques en termes de performances et d’efficacité énergétique mais aussi le cadre architectural. Mitsubishi Electric a proposé une solution avec son système hybride City Multi HVRF.
Installation compacte
L’hôtel se trouve sur le site d’un ancien monastère. Il fallait préserver l’ambiance historique unique autant que possible. Ce qui a entraîné des complications dès le départ : du fait de la structure du bâtiment, placer un système traditionnel aurait été trop complexe. Le choix s’est donc porté sur une solution hybride VRF. Au lieu d’avoir une conduite de réfrigérant classique vers les unités intérieures DX, l’unité extérieure du système est raccordée aux boîtiers de répartition BC hybrides. De ces boîtiers de répartition, les conduites sont tirées vers les unités terminales. La solution offre une plus grande flexibilité dans le tracé.

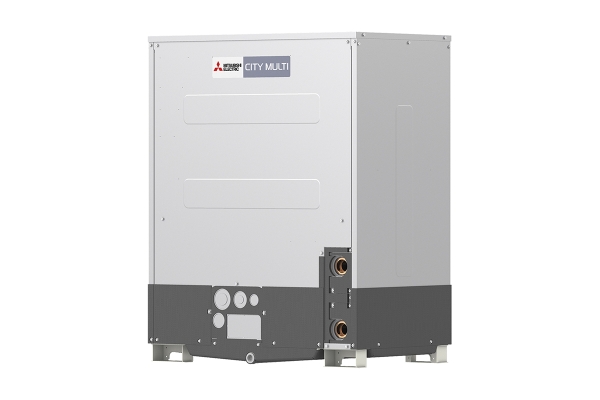

Les unités extérieures sont refroidies par eau et peuvent donc être utilisées dans une installation intérieure. Dans ce cas-ci, 35 appareils sont installés dans les locaux techniques de la cave : 20 unités extérieures WR2 avec une récupération d’énergie pour les chambres, les salles de séminaires et l’espace de bien-être, raccordées aux aéroréfrigérants via un circuit en boucle, et 15 unités extérieures pour les batteries DX des unités de traitement d’air pour le système de ventilation.

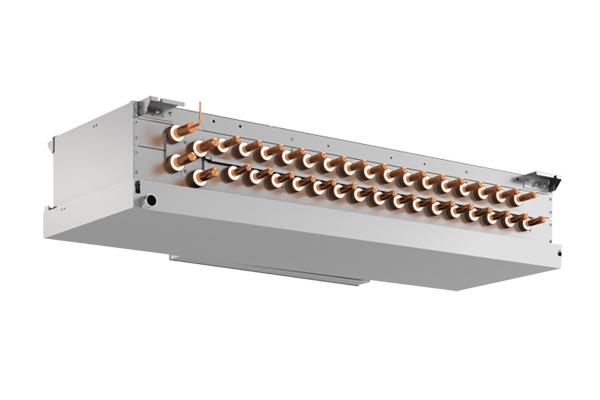

Les boîtiers de répartition ont 8 ou 16 sorties de raccordement et peuvent simultanément chauffer et refroidir. Les unités terminales ne sont donc raccordées qu’à deux tubes, contrairement à une installation réversible classique qui nécessite un raccordement à quatre tubes. Compte tenu de l’espace limité, l’avantage est évident. La solution n’a pas besoin de ballon tampon, ce qui permet aussi de gagner de la place.
Comme il n’y a que des conduites de refroidissement entre les unités extérieures refroidies par eau et les boîtiers de répartition, la teneur totale en réfrigérant – et donc le GWP en équivalent CO2 – est limitée.
Récupération de chaleur
Le système City Multi HVRF offre des options de récupération de chaleur. En cas de demande de froid et de chaleur simultanée, les boîtiers de répartition peuvent transférer la chaleur extraite par une unité terminale en mode froid à une autre unité en mode chauffage. Compte tenu de l’usage mixte de l’hôtel avec les salles de réunion, l’espace horeca et les chambres, il n’est pas exceptionnel d’avoir une demande simultanée de froid et de chauffage. L’installation comprend environ deux cents unités intérieures réparties dans les chambres, les quatre restaurants, l’espace bien-être et les salles de réunion.
À côté de cela, la récupération de chaleur est possible entre les unités extérieures car elles sont raccordées à un circuit en boucle. La chaleur ou le froid d’une unité est envoyée à une autre unité, ce qui augmente à nouveau le rendement. À l’entre-saison, la moitié des unités extérieures refroidies par eau fonctionne en mode chauffage et l’autre moitié en mode refroidissement, ce qui est idéal pour récupérer la chaleur.
Commande
Les chambres sont équipées de ventilo-convecteurs horizontaux ou verticaux pour le raccordement de conduite. Leur intégration est discrète. Une caractéristique typique est qu’il n’y a pas de thermostat traditionnel ou de commande à distance. La configuration des unités intérieures a lieu via une tablette qui pilote notamment aussi l’éclairage ou l’installation de sonorisation. Un capteur discret mesure la température. Un avantage du système VRF hybride de Mitsubishi Electric est que tous les composants (unités intérieures, unités extérieures, boitiers de répartition, …) sont connectés et livrés par une seule partie. La communication mutuelle est donc garantie. Il y a aussi une commande globale via internet afin que le personnel puisse lire et régler les unités intérieures.
Pour garantir le fonctionnement optimal de la commande – dans un hôtel de standing, tout doit fonctionner parfaitement – l’ensemble a d’abord été testé dans une salle de démonstration.
Support de Mitsubishi Electric
Mitsubishi Electric a été impliqué dans l’étude et a apporté son soutien lors de la sélection des appareils, la conception du tracé des conduites en fonction des débits attendus et des pertes de charge, etc. A cet égard, le propre logiciel de l’entreprise a été utilisé. Le raccordement de la configuration de Mitsubishi Electric au système de gestion de bâtiment global de l’hôtel a également été élaboré ensemble. La configuration peut communiquer avec divers standards GBS, comme Modbus dans le cas présent. Au total, 8 modules EW50, 2 modules AE200 et 2 modules Modbus sont utilisés pour commander l’installation. Le fabricant a aussi fourni une assistance technique lors de la mise en service.
