Mitsubishi Electric zorgt voor optimaal comfort in Botanic Sanctuary Hotel in Antwerpen
Het Botanic Sanctuary Hotel is een gloednieuw luxehotel in hartje Antwerpen. Het is gebouwd op de site van een historisch klooster en omvat 108 kamers, vergaderzalen, vier restaurants en zelfs een 15de-eeuwse kapel voor huwelijken. Thermisch comfort verzorgen voor een dergelijk project is een hele uitdaging. Er zijn niet alleen de technische eisen qua prestaties en energiezuinigheid; alles moet ook passen in het architecturaal kader van het hotel. Mitsubishi Electric kon hier een oplossing bieden met hun City Multi HVRF hybride systeem.
Compacte installatie
Het hotel is gebouwd in een voormalig klooster. De unieke historische sfeer moest zoveel mogelijk bewaard worden. Dat leverde meteen een complicatie op: gezien de bouwstructuur bleek een traditioneel systeem onhaalbaar complex. Daarom werd gekozen om gebruik te maken van een hybride VRF. In plaats van de traditionele koelmiddelleidingen naar DX-binnenunits, is de buitenunit in dit systeem verbonden met hybride BC verdeelboxen. Vanuit die verdeelboxen kan men dan vertrekken met watervoerende leidingen naar de eindunits. Dat biedt een veel grotere flexibiliteit van tracé.

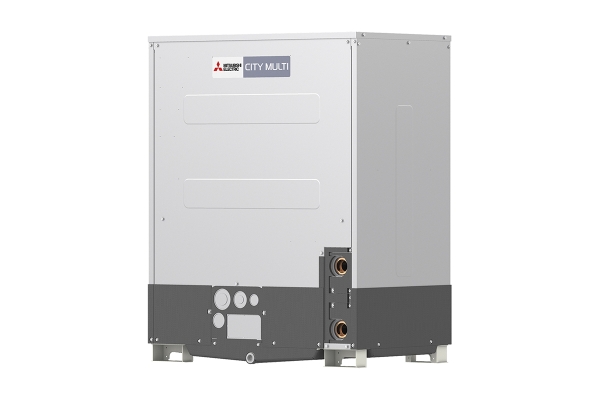

De buitenunits zijn watergekoeld, wat hen geschikt maakt voor binnenopstelling. In dit geval werden er 35 toestellen opgesteld in technische ruimtes in de kelder: 20 WR2 watergekoelde buitenunits met energierecuperatie voor de kamers, seminarieruimtes en wellness. Deze zijn via een kringleiding verbonden met drycoolers. Verder zijn er nog eens 15 WY watergekoelde buitenunits voor de DX batterijen in de luchtbehandelingskasten voor het ventilatiesysteem.

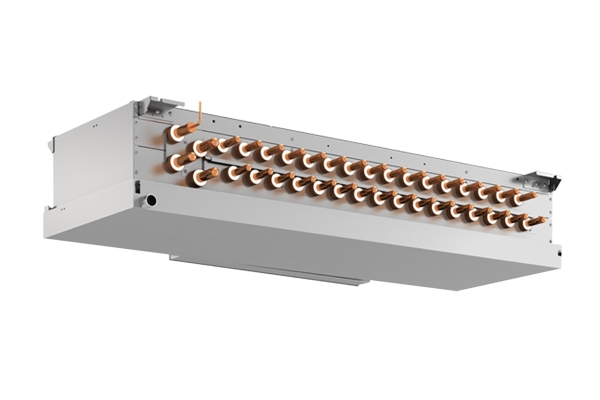

De verdeelboxen hebben naargelang de uitvoering 8 of 16 aansluitingen, en kunnen gelijktijdig verwarmen en koelen. Daardoor kunnen de eindunits worden aangesloten met slechts twee leidingen, in tegenstelling tot een klassieke omkeerbare installatie die een vierpijps aansluiting nodig heeft. Gezien de beperkte plaats in dit project, was dit een duidelijk voordeel. Dit systeem heeft geen buffervat nodig, wat eveneens plaats bespaart.
Omdat er alleen maar koelleidingen zijn tussen de watergekoelde buitenunits en de verdeelboxen, blijkt de totale koelmiddelinhoud – en dus ook de GWP in CO2-equivalent – beperkt.
Warmterecuperatie

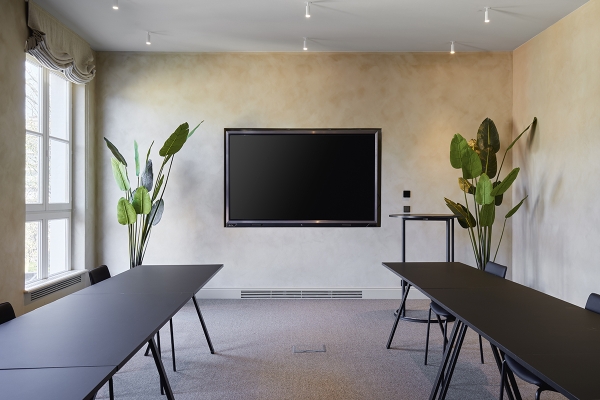

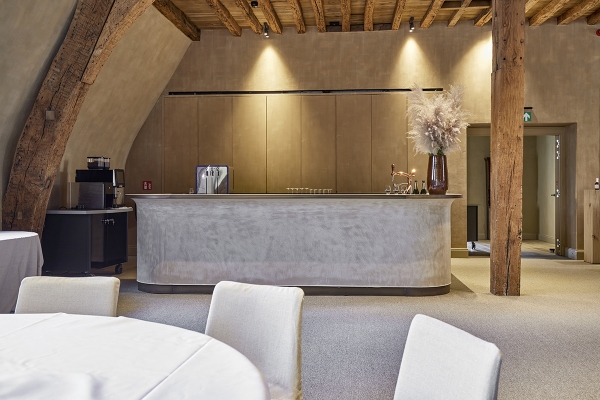

De City Multi HVRF biedt mogelijkheden voor warmteterugwinning. Als er tegelijk een koel- en verwarmingsvraag is, kunnen de verdeelboxen de warmte die onttrokken wordt door een eindunit in koelstand weer afgeven aan een andere unit in verwarmingsstand. Gezien het gemengde gebruik van het hotel, met zowel vergaderzalen en horeca als kamers, is het niet uitzonderlijk dat er tegelijk een warmte- en koudevraag optreedt. De installatie omvat een tweehonderdtal binnentoestellen, verdeeld over de kamers, de vier restaurants, de wellness ruimte en de vergaderzalen.
Daarnaast is er ook warmterecuperatie mogelijk tussen de buitenunits onderling. Deze zijn namelijk verbonden met een ringleiding. Op die manier kan er warmte of koude van de ene unit naar de andere getransporteerd worden, wat opnieuw het rendement verhoogt. In het tussenseizoen werkt de ene helft van de watergekoelde buitenunits immers in verwarming en de andere helft in koeling, ideaal voor warmteterugwinning.
Bediening

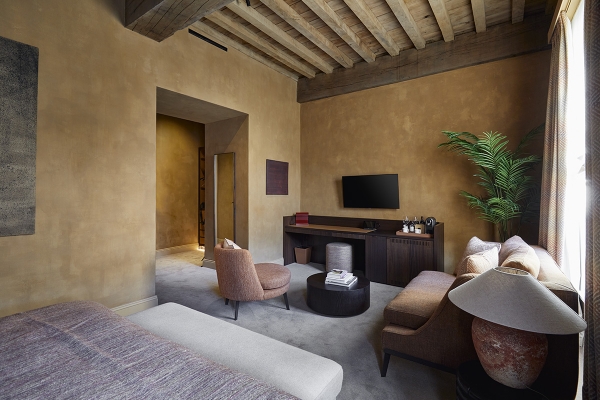

De kamers zijn uitgerust met horizontale of verticale ventiloconvectoren voor kanaalaansluiting. Deze zijn discreet ingebouwd. Typisch voor deze installatie is dat er geen traditionele thermostaat of afstandsbediening is. De instelling van de binnenunits gebeurt via een tablet, die ook onder meer de verlichting of de geluidsinstallatie aanstuurt. Voor de temperatuurmeting is er een verdekt opgestelde sensor. Een voordeel van de hybride VRF van Mitsubishi Electric is dat alle componenten (binnentoestellen, buitentoestellen, verdeelboxen....) geconnecteerd zijn en door één partij worden aangeleverd. De onderlinge communicatie is daardoor gegarandeerd. Er is ook een overkoepelende bediening via internet zodat alle binnentoestellen door het personeel kunnen uitgelezen en ingesteld worden.
Om er zeker van te zijn dat de sturing naar behoren werkte, werd alles eerst getest in een demokamer. In een hotel van deze standing moet alles immers onberispelijk werken.
Steun van Mitsubishi Electric
Mitsubishi Electric was nauw betrokken bij de studie, en gaf ondersteuning bij de selectie van de toestellen, het ontwerp van het leidingtracé in functie van verwachte debieten en drukverliezen, enzovoort. Daarvoor werd gebruik gemaakt van de eigen ontwerpsoftware. Ook de koppeling tussen de Mitsubishi Electric regeling en het overkoepelende gebouwenbeheersysteem van het hotel werd samen uitgewerkt. De regeling kan immers communiceren met diverse GBS-standaarden, zoals in dit geval Modbus. In totaal kwamen er 8 EW50, 2 AE200 en 2 Modbus modules aan te pas om alles te sturen. De constructeur leverde tenslotte ook technische hulp bij de opstart.
Door Alex Baumans
Foto’s: Mitsubishi Electric
